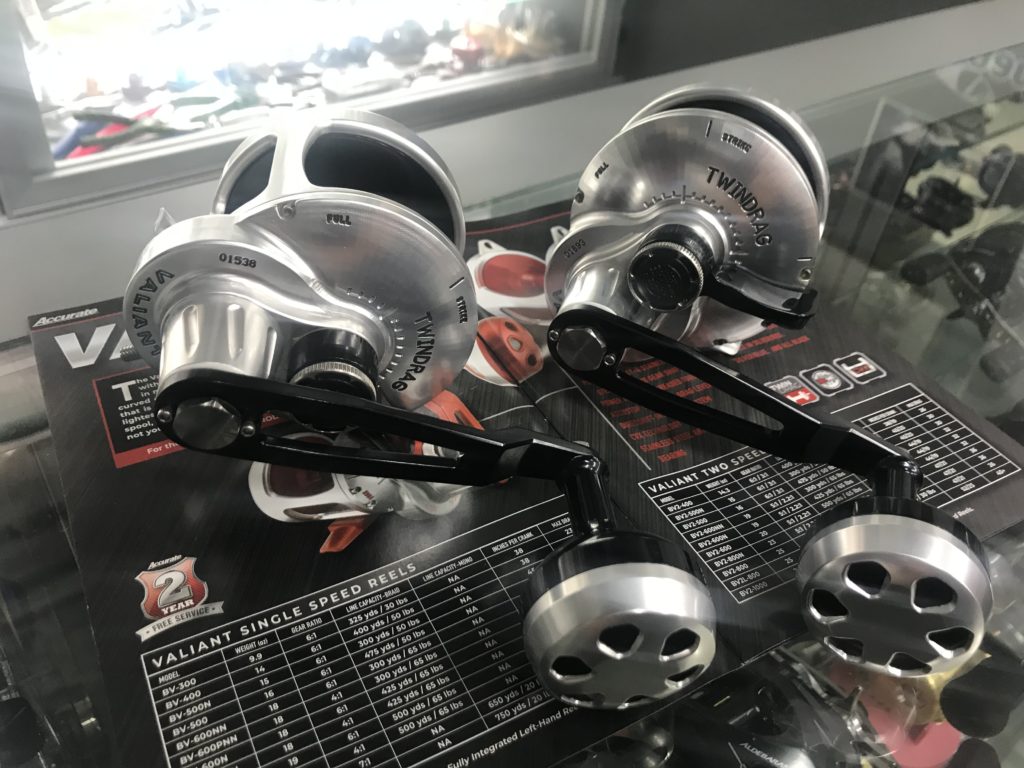

ハンドル離脱を試みる😅
![](https://i0.wp.com/www.temaki1000.com/wp-content/uploads/2019/05/img_0781.jpg?resize=484%2C363&ssl=1)
買って早々にハンドルとアームの間のシャフトが折れました。JMでも根元は非常に硬いため、(ロックタイト入ってる?)あんまりここの離脱はオススメしていませんが、今回アキュレートは簡単に「取れるかな?」好奇心でレンチを当てて回してみると・・・
「ボキ😅」
すぐ折れました😅やっぱりここはどこのメーカーも離脱仕様にはなっていないですね。リールにせよ🧵ロッドにせよ使用者次第ですね😂
![](https://i0.wp.com/www.temaki1000.com/wp-content/uploads/2019/06/img_1385.jpg?resize=352%2C352&ssl=1)

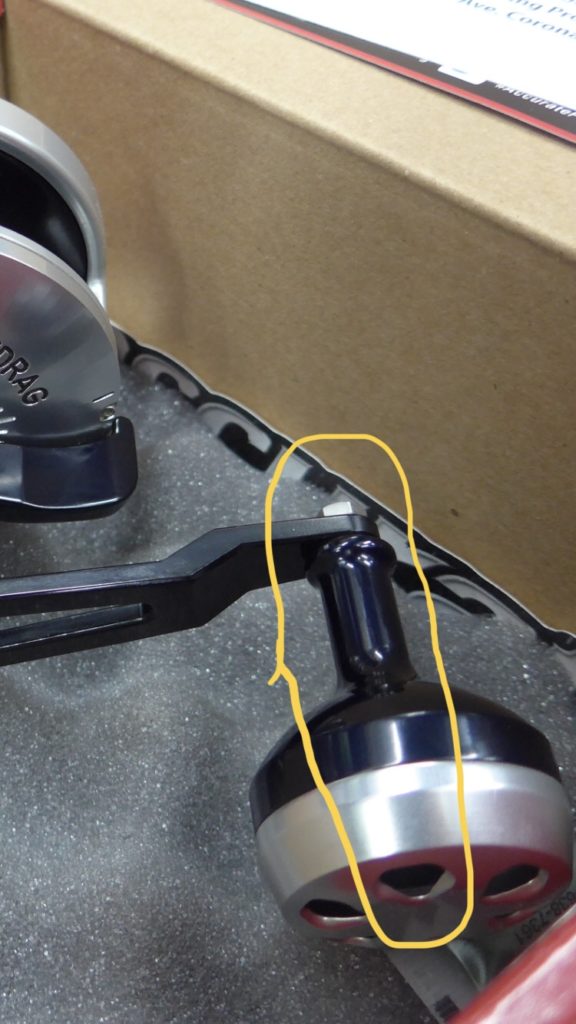

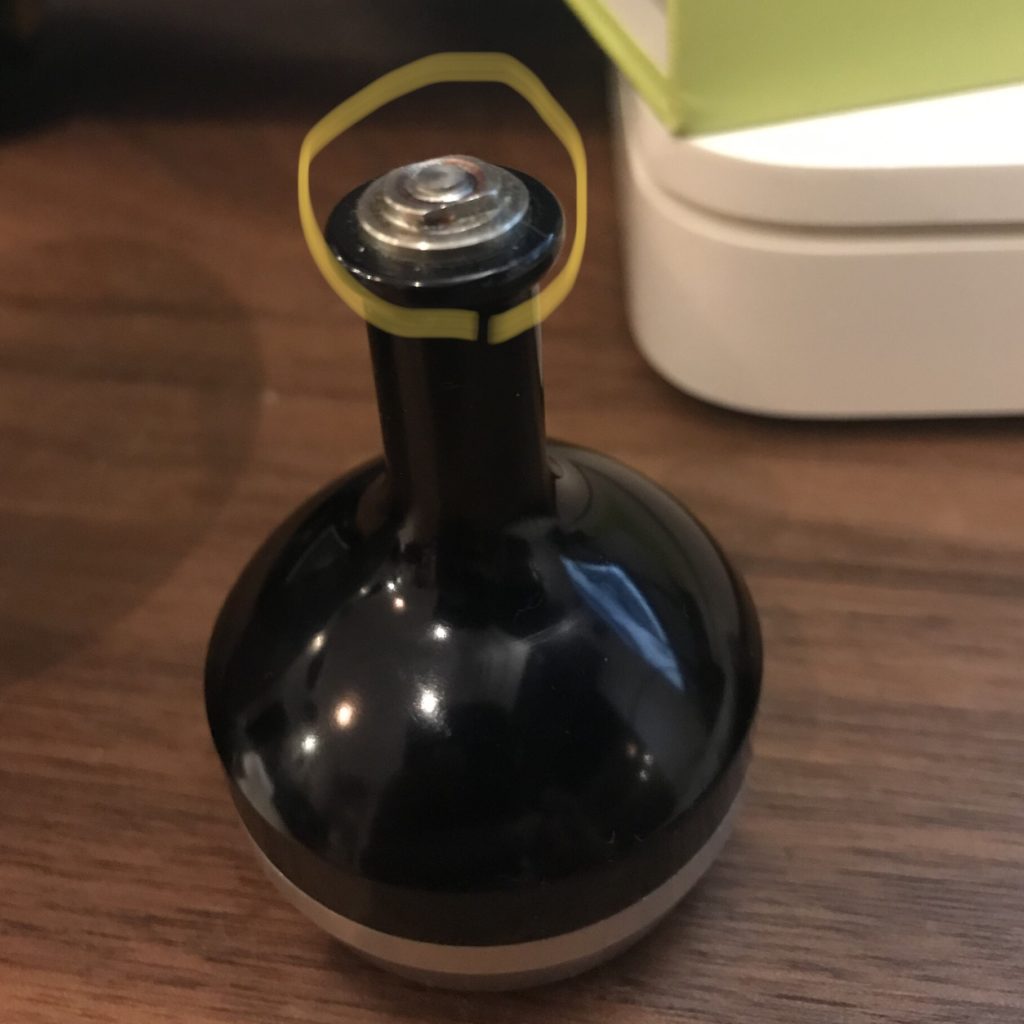

正ネジか逆ネジか定かではないですが、ちょっと力のかけ方を間違ったようです。よく見ると、何か接着剤的なものが見えるので、ここは開閉はちょっとハードルが高そうです。ハンドル交換するならアームからがおススメです🙆♂️
![Loading ... Loading ...](https://i0.wp.com/www.temaki1000.com/wp-content/plugins/wp-polls/images/loading.gif?resize=16%2C16&ssl=1)
![](https://i0.wp.com/www.temaki1000.com/wp-content/uploads/2019/06/img_1331.jpg?resize=210%2C374&ssl=1)
ハンドルシャフトが折れたので😅
元々は交換前提で考えて他のでそこまで気落ちはしませんでしたがこうなったら
「やっぱりアームごと変更が簡単だろう」と思い早速
- ブルーヘブン用コルクハンドル
- 嶋田工房115mm
を手配しました。そのままだとつかないのでシマノのノブスタンドで用意してもらいました。
![](https://i0.wp.com/www.temaki1000.com/wp-content/uploads/2019/06/img_1336.jpg?resize=435%2C326&ssl=1)

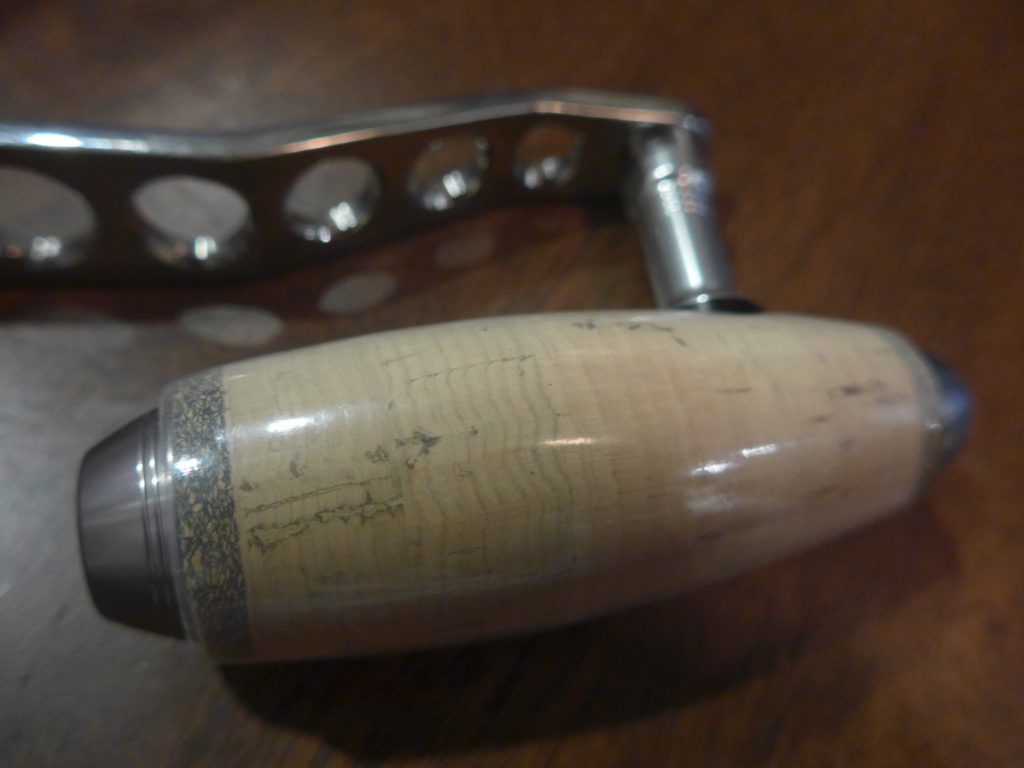

※これは完成イメージ
昔は「コルク」ばっか
トップウォーターはコルクグリップばっかりでしたが、ソルトウォーターでコルクグリップは初めてです。JMのリールに慣れているのでちょっと太っちょな感覚ですがこういうのも慣れていくことでしょう。初の利用がブリになるか鰆になるかカンパチになるかはたまたキハダになるかぜひ走らせてドラグを体感したいですね。😆
![Loading ... Loading ...](https://i0.wp.com/www.temaki1000.com/wp-content/plugins/wp-polls/images/loading.gif?resize=16%2C16&ssl=1)
ハンドルの根元はメーカーバラバラ
![](https://i0.wp.com/www.temaki1000.com/wp-content/uploads/2019/06/img_1337.jpg?resize=376%2C282&ssl=1)

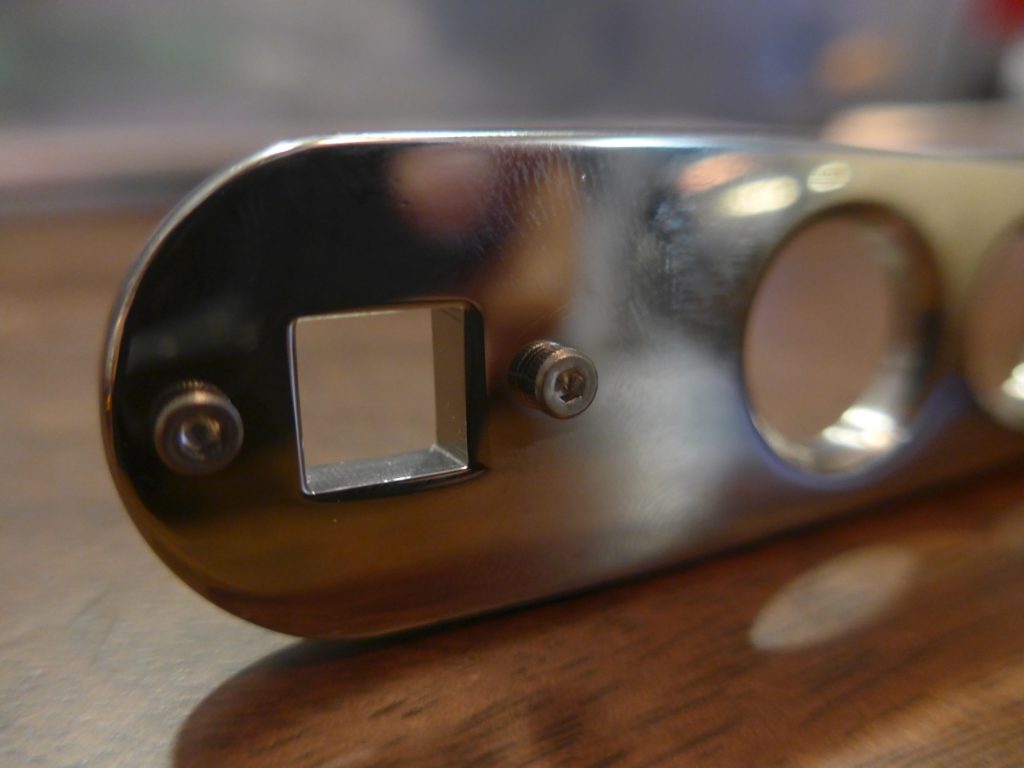

ハンドルとリールの取り付け部は製品のデザインにも影響するので、各社マチマチです。アキュレートはこういう正方形形状の穴と側面二つのネジ山がある形状です。嶋田工房の鏡面仕上げのハンドルです。ピッカピカですね。115mmロングハンドル仕様今回はカスタマイズ
- ダイワ:ソルティガ
- アキュレート
- マーフィックス
- シマノ:オシアジガー
- マクセル
- オーシャンフリークス
全部各々も形状が違うのため、メーカーに合わせてハンドルを入手しないと取り付けができません。
今回はアキュレートの「シングルスピード」」のVALIANT 600NN
ハンドルアーム&ハンドルを変更を備忘録したいと思います。

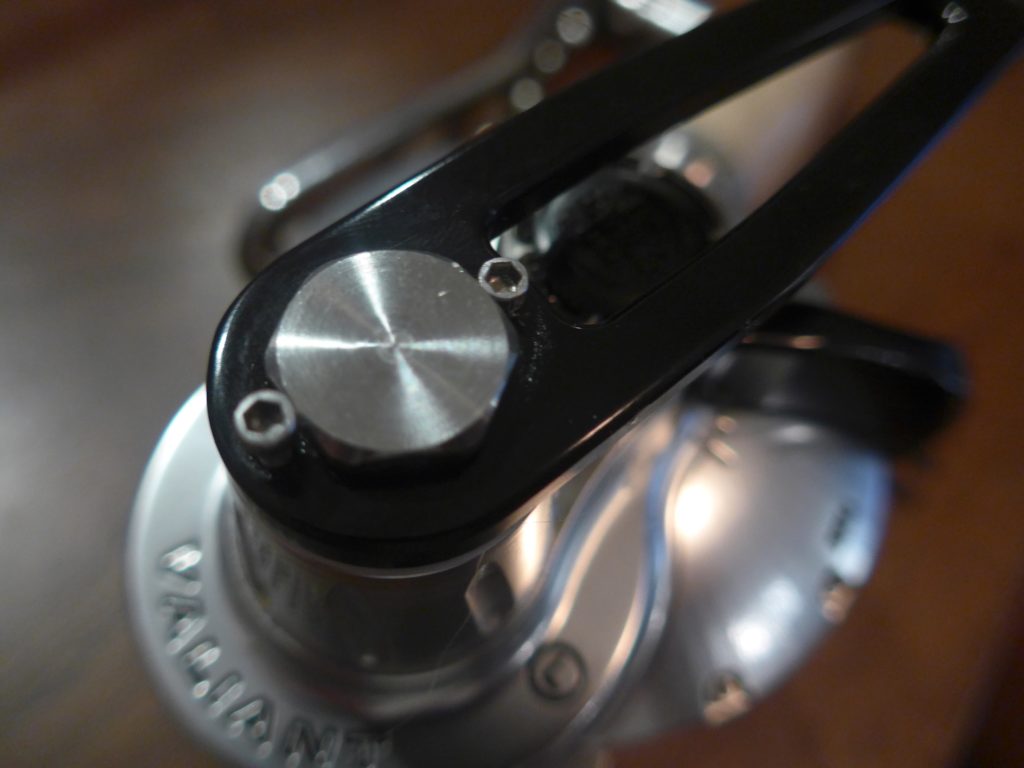

まずはハンドルを外します
![](https://i0.wp.com/www.temaki1000.com/wp-content/uploads/2019/06/img_1338.jpg?resize=444%2C333&ssl=1)
今回はシングルスピードなので
すごい簡単です
![](https://i0.wp.com/www.temaki1000.com/wp-content/uploads/2019/06/img_1341.jpg?resize=425%2C319&ssl=1)

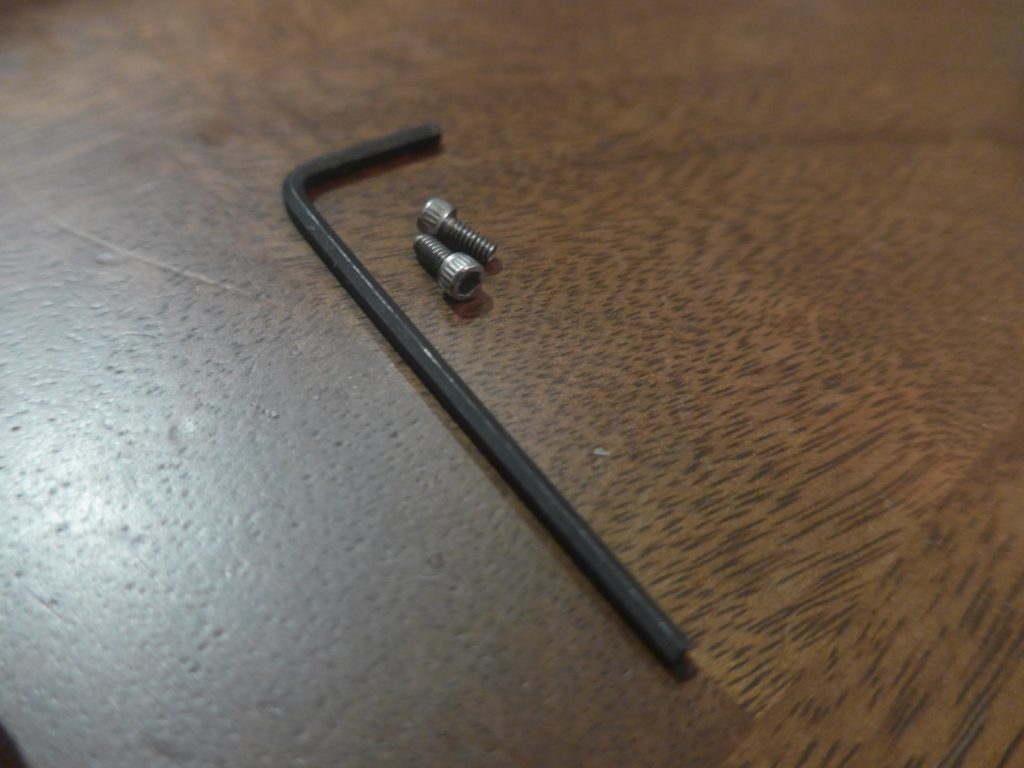

ここはふつうに正ネジです。
![](https://i0.wp.com/www.temaki1000.com/wp-content/uploads/2019/06/img_1339.jpg?resize=399%2C299&ssl=1)
![](https://i0.wp.com/www.temaki1000.com/wp-content/uploads/2019/06/img_1341.jpg?resize=444%2C333&ssl=1)

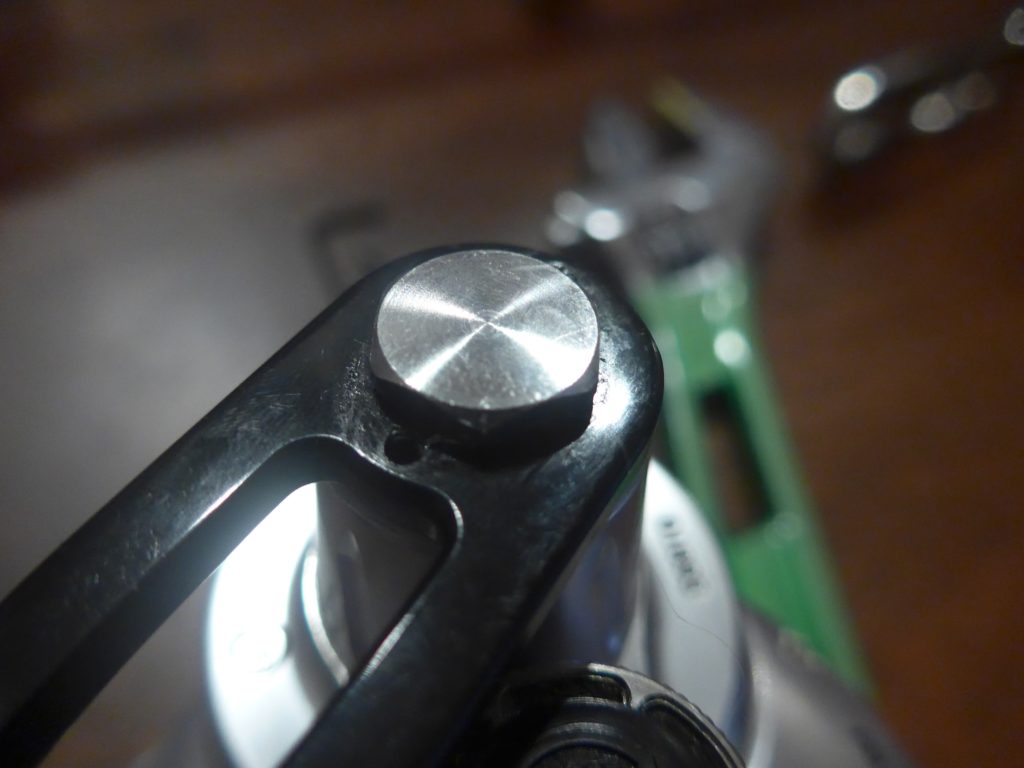

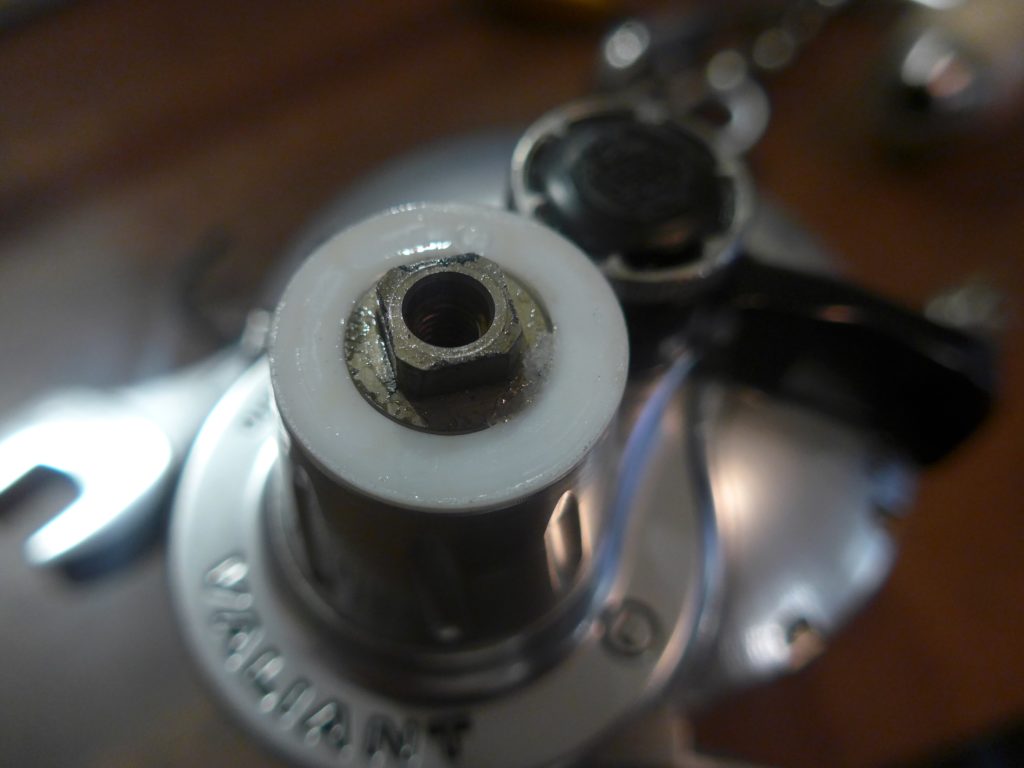

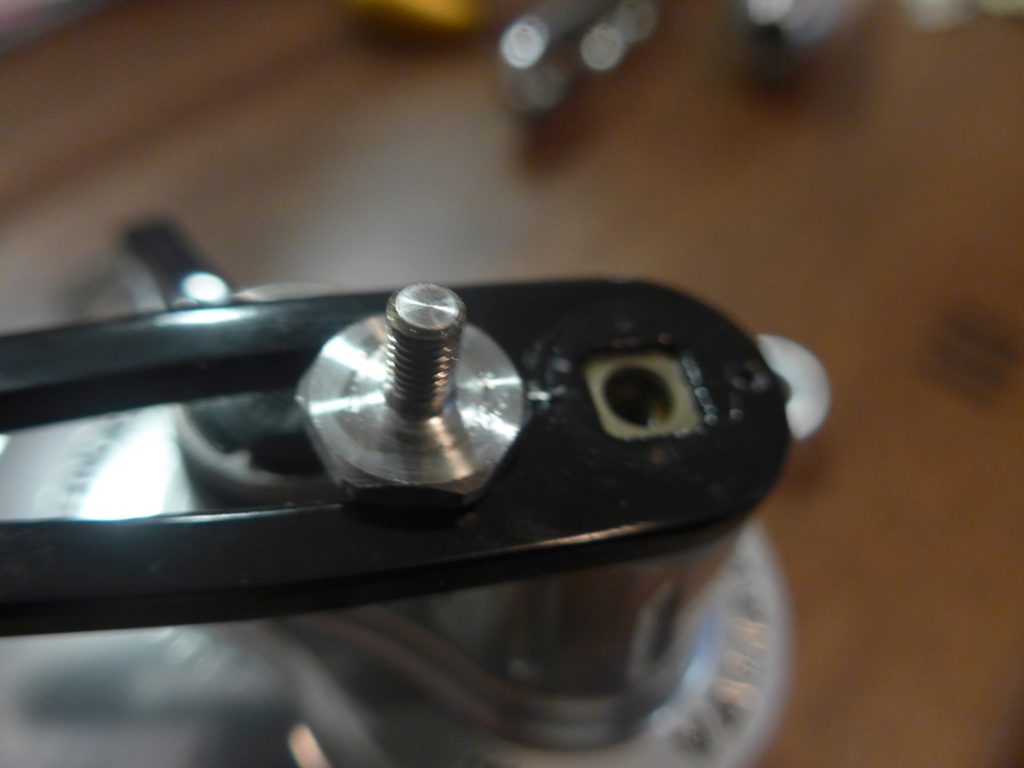

レンチで開けようとしたのですが開かない
※14.5mmでした ただ、9/16インチ=14.2mm
![](https://i0.wp.com/www.temaki1000.com/wp-content/uploads/2019/06/img_1343.jpg?resize=452%2C339&ssl=1)
![](https://i0.wp.com/www.temaki1000.com/wp-content/uploads/2019/06/img_1345.jpg?resize=371%2C278&ssl=1)

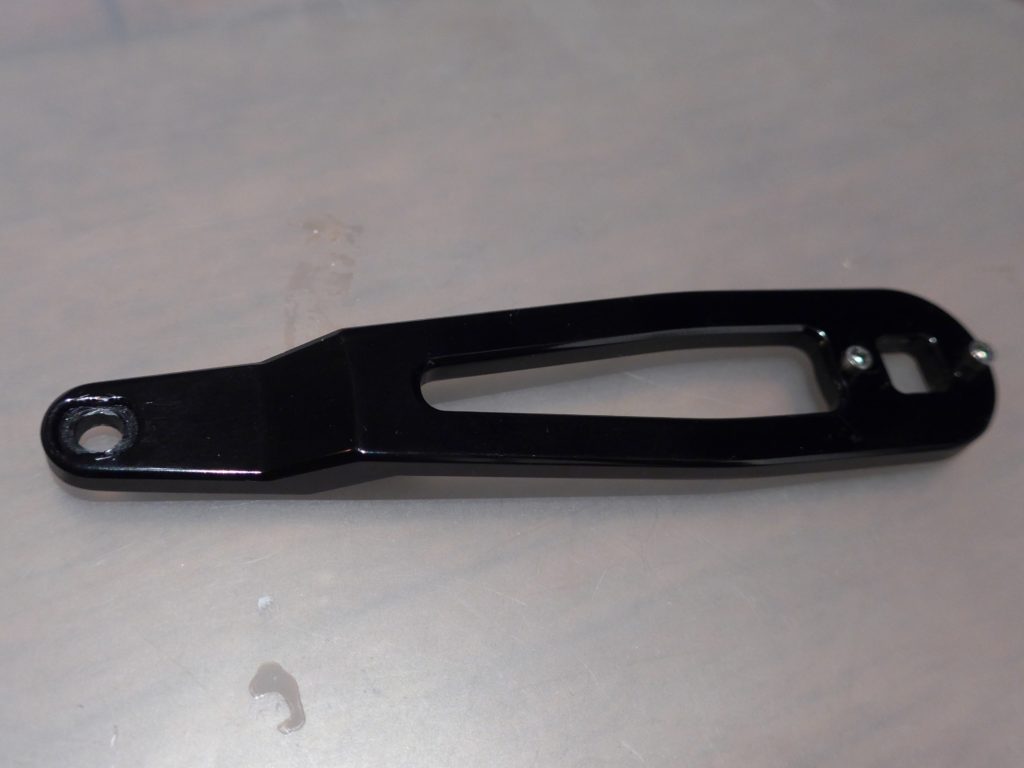

ちな、純正ハンドル測って見ると
![](https://i0.wp.com/www.temaki1000.com/wp-content/uploads/2019/06/img_1441.jpg?resize=324%2C243&ssl=1)

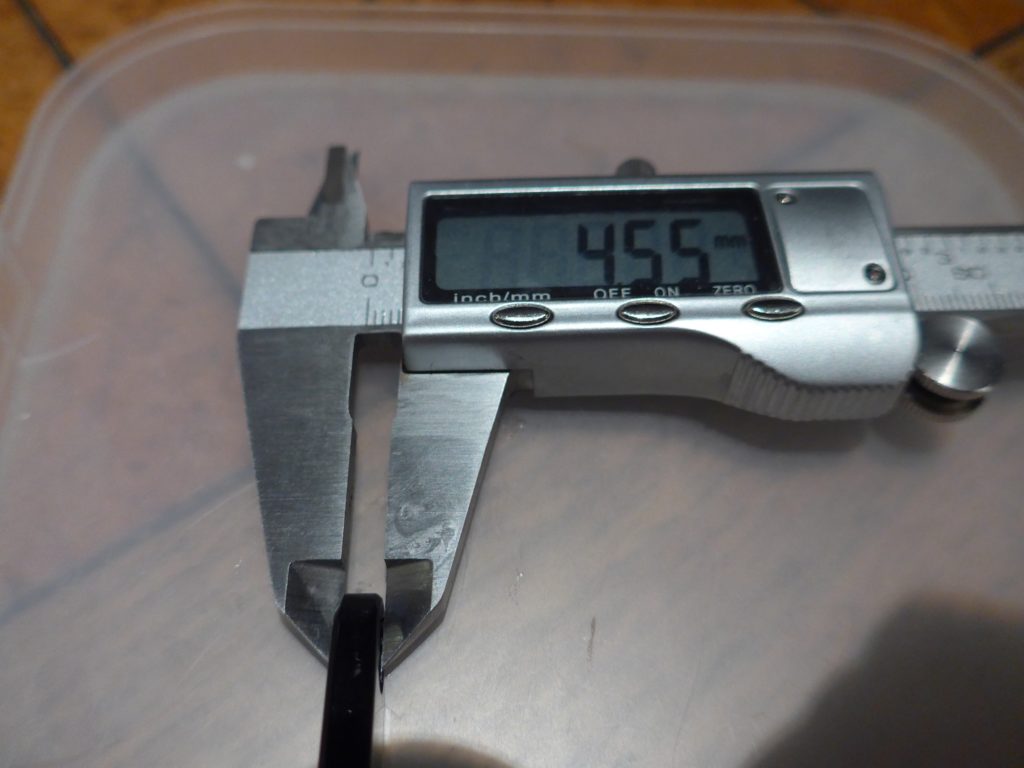

測っておきました純正ハンドルの外径
![](https://i0.wp.com/www.temaki1000.com/wp-content/uploads/2019/06/img_1443.jpg?resize=376%2C282&ssl=1)
![](https://i0.wp.com/www.temaki1000.com/wp-content/uploads/2019/06/img_1444.jpg?resize=360%2C270&ssl=1)
![](https://i0.wp.com/www.temaki1000.com/wp-content/uploads/2019/06/img_1445.jpg?resize=352%2C264&ssl=1)

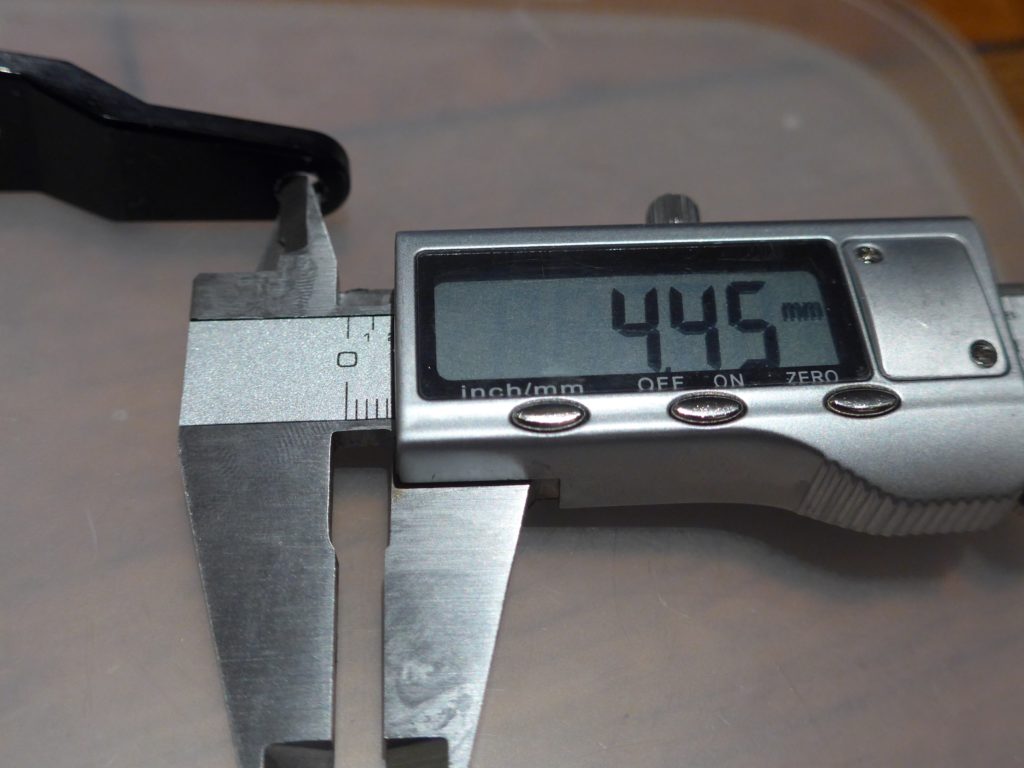

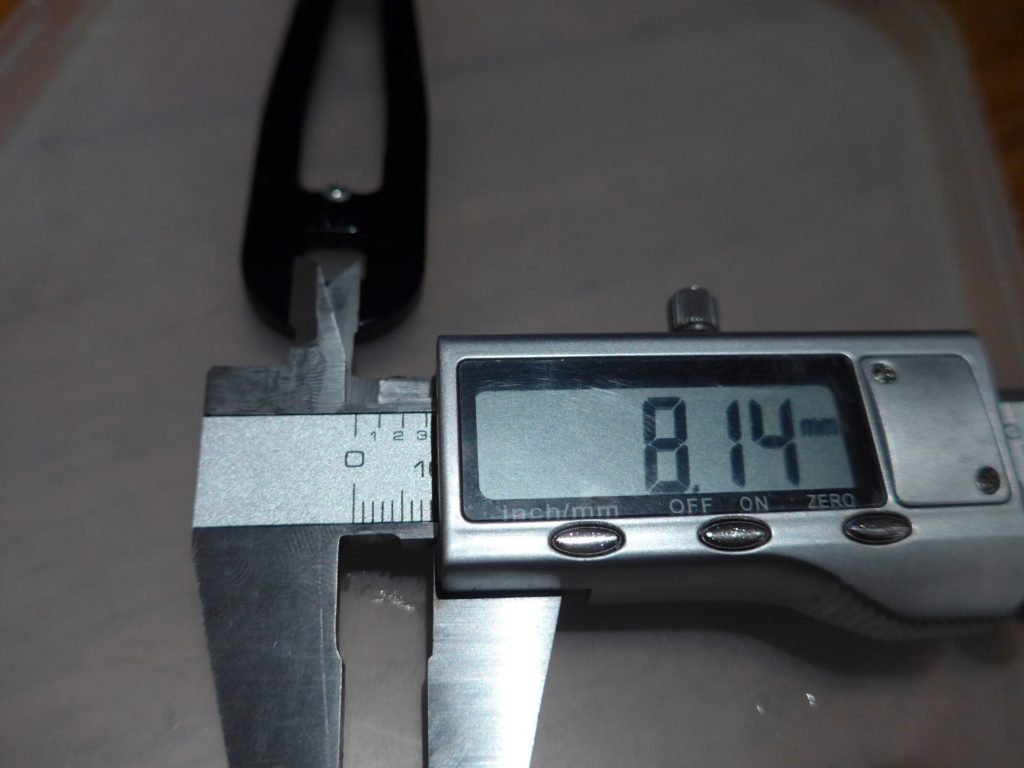

横も約8.22mm
![](https://i0.wp.com/www.temaki1000.com/wp-content/uploads/2019/06/img_1442.jpg?resize=351%2C263&ssl=1)
このハンドルもまだ使えるのでとりあえずとっておこうかと思います。
続きましてハンドル根元の組み付け
![](https://i0.wp.com/www.temaki1000.com/wp-content/uploads/2019/06/img_1337.jpg?resize=404%2C303&ssl=1)
嶋田のネジは一回り小さい見たいです
![](https://i0.wp.com/www.temaki1000.com/wp-content/uploads/2019/06/img_1340.jpg?resize=397%2C298&ssl=1)

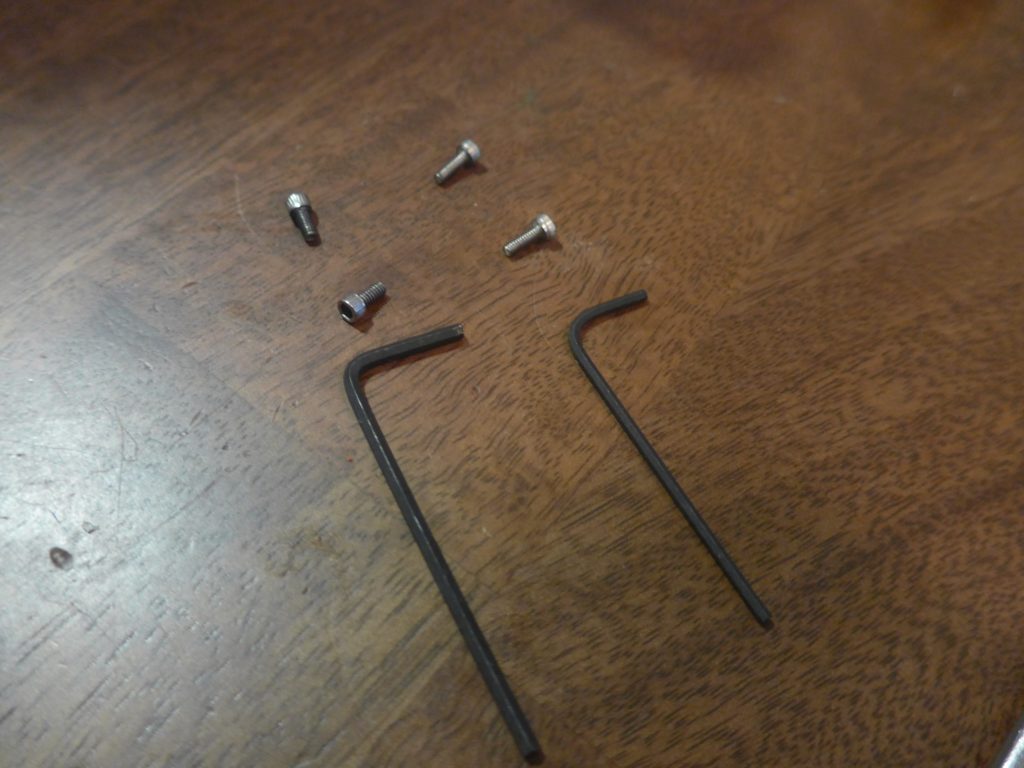

![](https://i0.wp.com/www.temaki1000.com/wp-content/uploads/2019/06/img_1346.jpg?resize=376%2C282&ssl=1)
右が嶋田オリジナル
![](https://i0.wp.com/www.temaki1000.com/wp-content/uploads/2019/06/img_1347.jpg?resize=356%2C267&ssl=1)

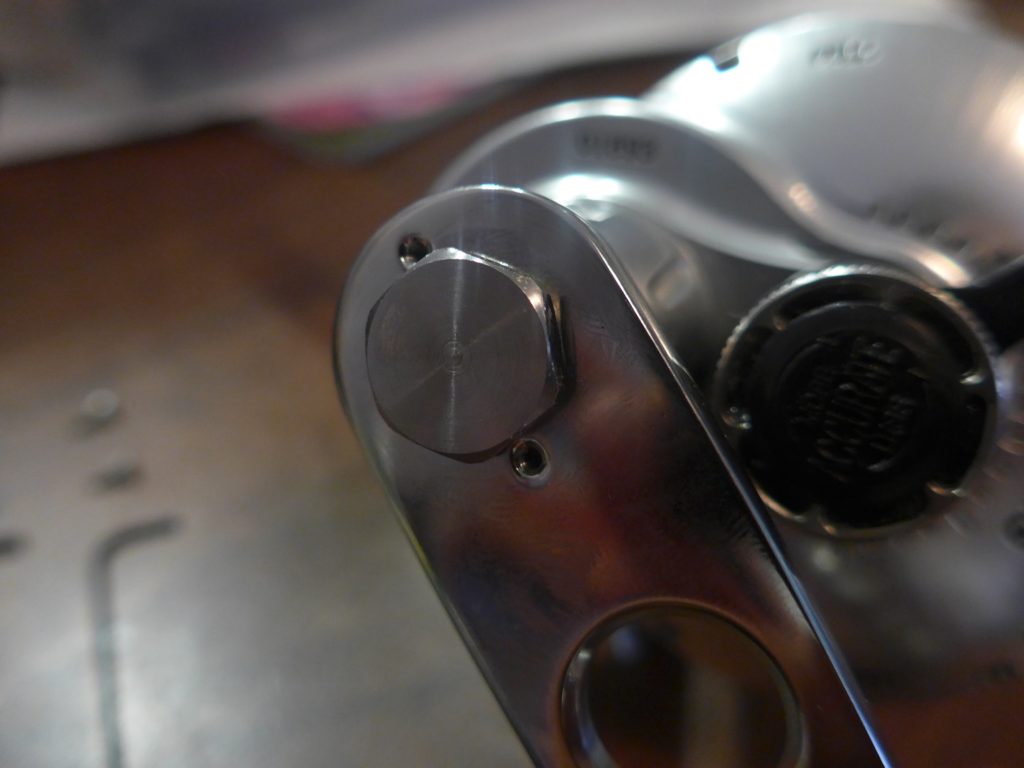

舐めないようにボルトを締めて

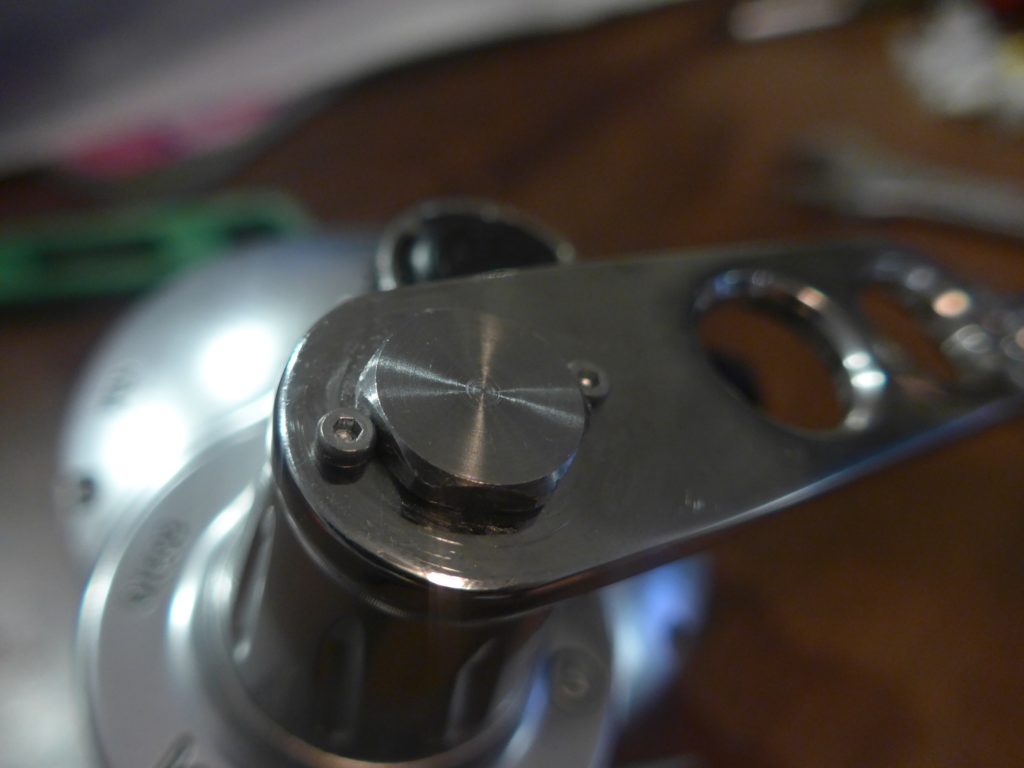

また回転防止の六角を締めていきます
![](https://i0.wp.com/www.temaki1000.com/wp-content/uploads/2019/06/img_1348.jpg?resize=408%2C306&ssl=1)

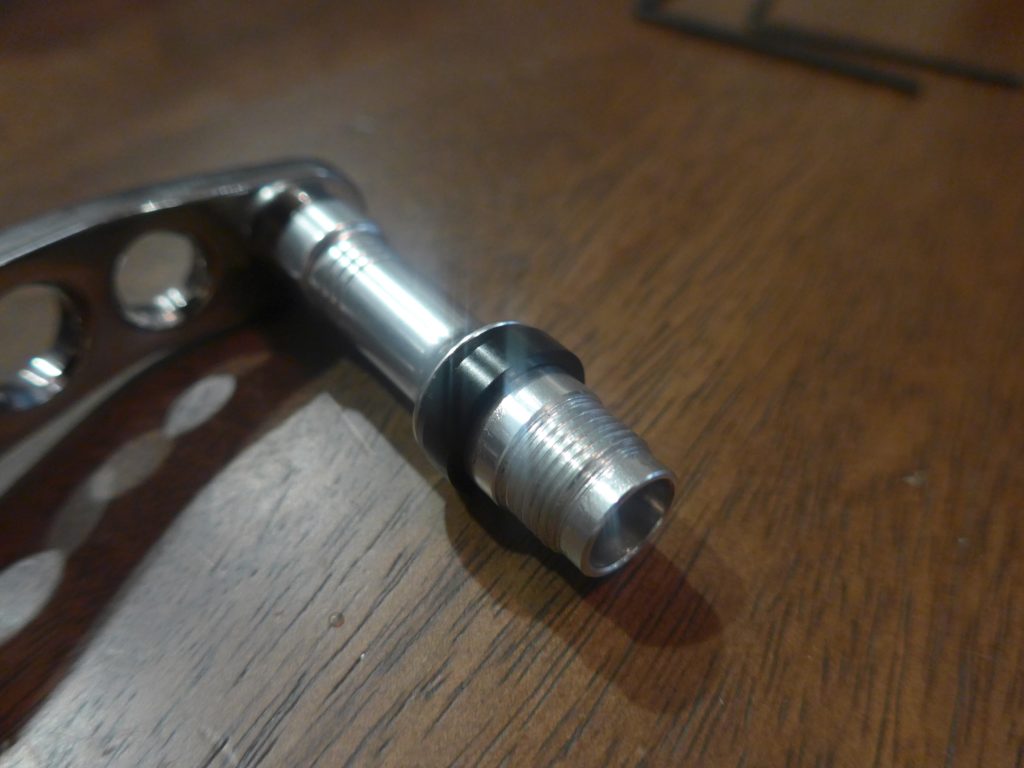

ハンドルスタンド部の組み付け
![](https://i0.wp.com/www.temaki1000.com/wp-content/uploads/2019/06/img_1352.jpg?resize=415%2C311&ssl=1)
今回はブルーヘブン仕様もシャフトスタンドを
シマノ スタンド部を利用です
シマノスタンド部を利用

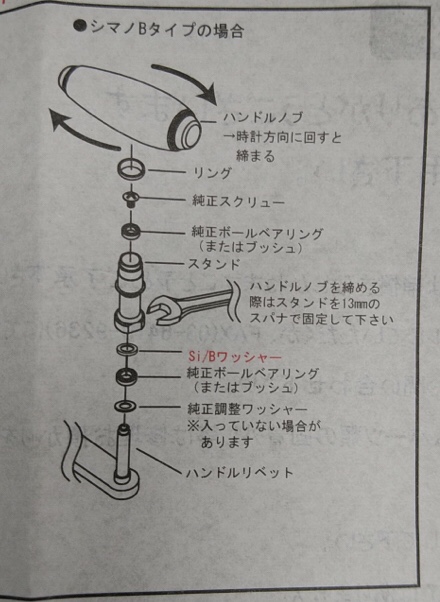

- シマノBスタンド利用
- Sibワッシャー
- シムワッシャー

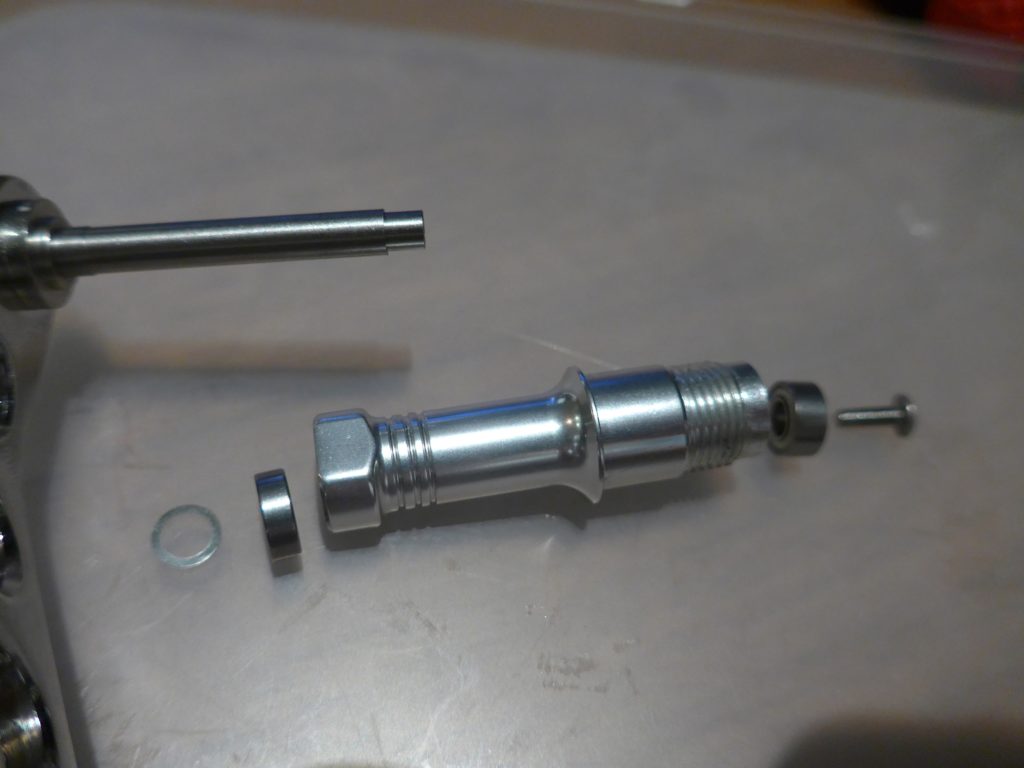

![](https://i0.wp.com/www.temaki1000.com/wp-content/uploads/2019/06/img_1452.jpg?resize=547%2C410&ssl=1)
入れ忘れましたが😅
![](https://i0.wp.com/www.temaki1000.com/wp-content/uploads/2019/06/img_1458.jpg?resize=457%2C343&ssl=1)

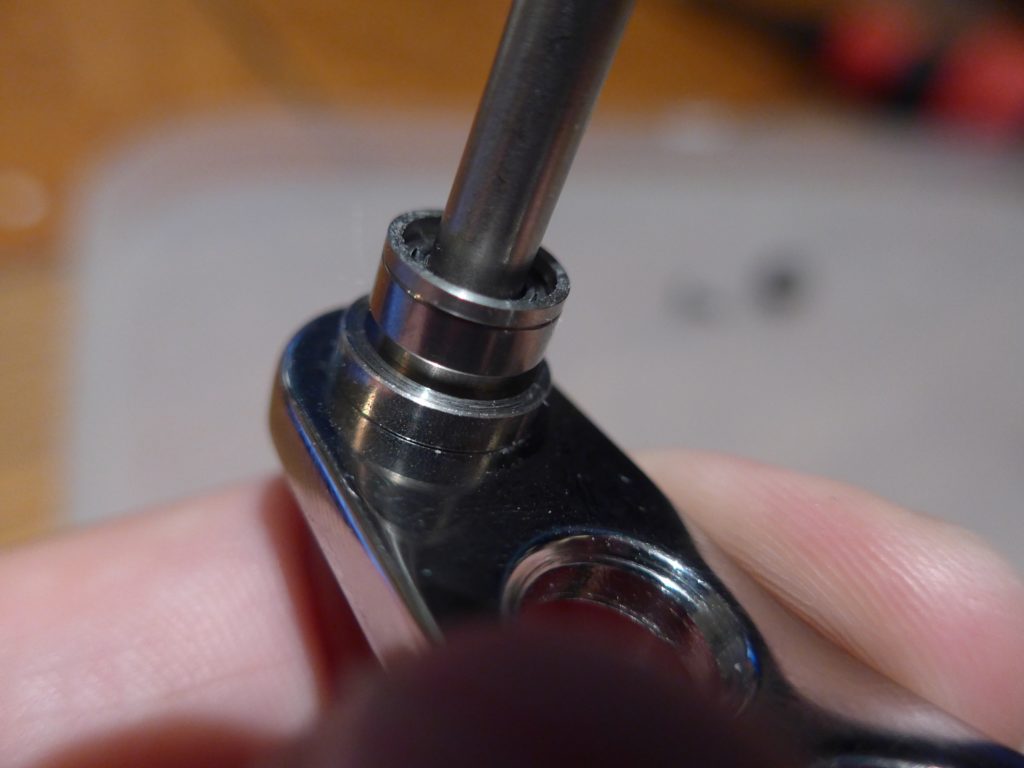

SI/Bワッシャーが入っています🧐
![](https://i0.wp.com/www.temaki1000.com/wp-content/uploads/2019/06/img_1384.jpg?resize=388%2C530&ssl=1)
![](https://i0.wp.com/www.temaki1000.com/wp-content/uploads/2019/06/img_1350.jpg?resize=467%2C350&ssl=1)
![Loading ... Loading ...](https://i0.wp.com/www.temaki1000.com/wp-content/plugins/wp-polls/images/loading.gif?resize=16%2C16&ssl=1)
「やって」わかった交換に必要「基礎知識」は?
シャフトタイプがいろいろ存在する
![](https://i0.wp.com/www.temaki1000.com/wp-content/uploads/2019/06/img_1416.jpg?resize=336%2C252&ssl=1)

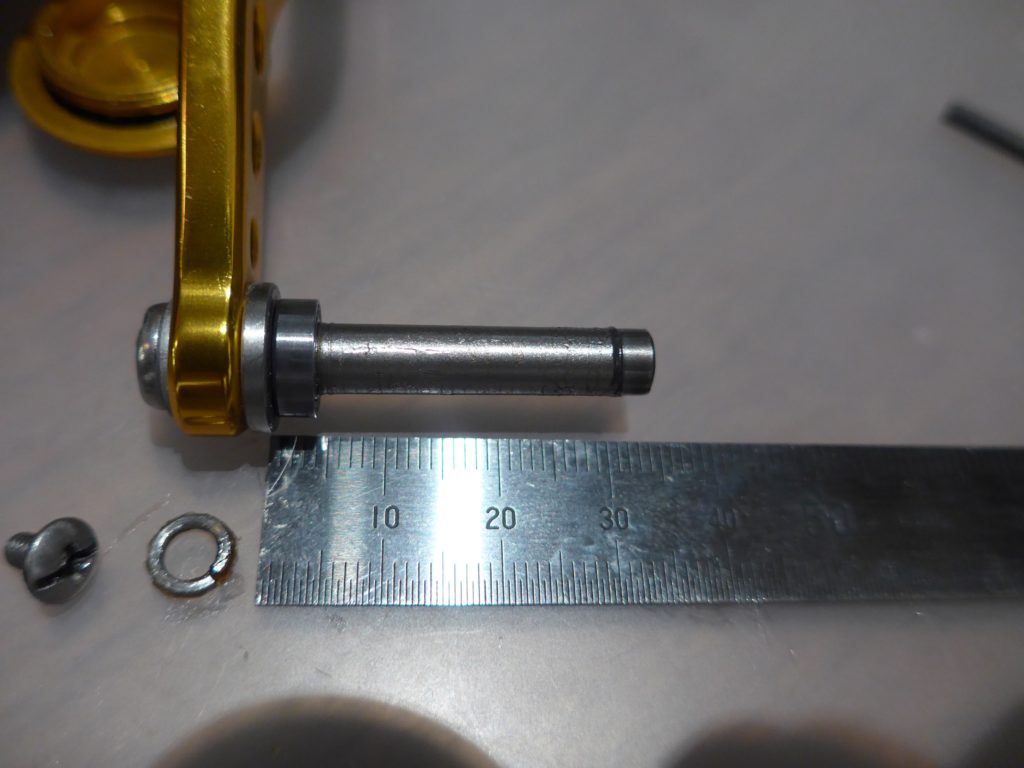

これはPE2 のハンドル外形
JM monstergame
約34mm
あたり前の話ですが、メーカーも様々だとシャフトの長さも様々です。取り付けをしたいものに合わせて用意しないといけません。

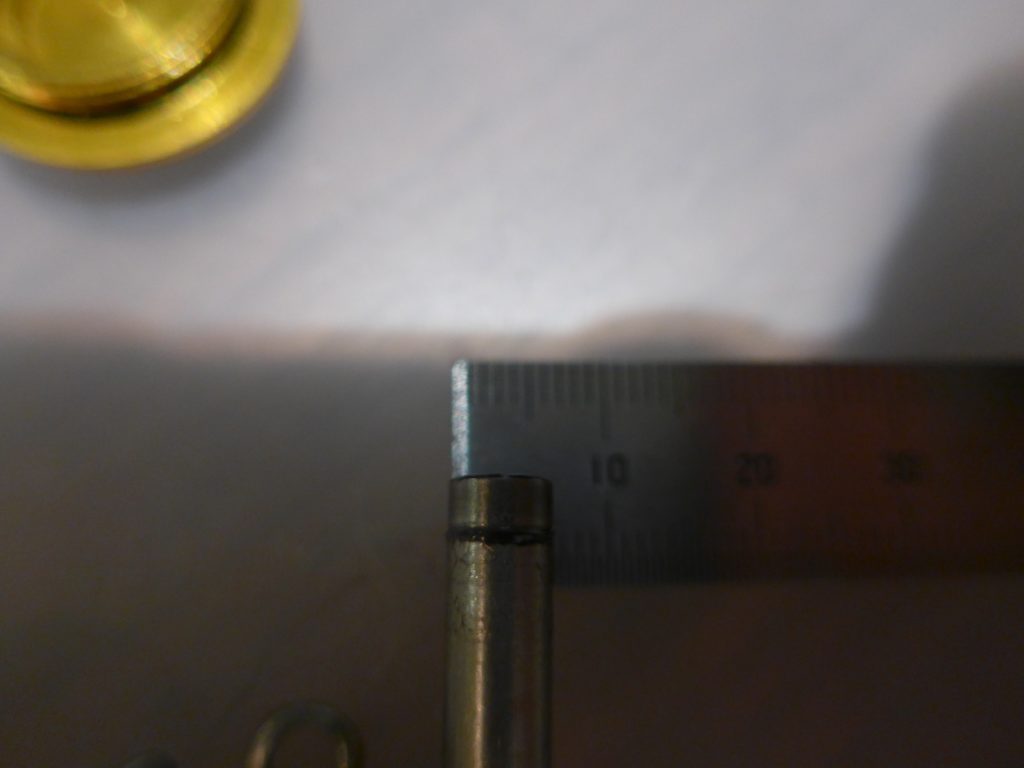

「シャフト外形」は?もタイプ次第
![](https://i0.wp.com/www.temaki1000.com/wp-content/uploads/2019/06/img_1414.jpg?resize=535%2C401&ssl=1)
シマノだったりダイワだったり形状がいろいろ違います。国産のタイプは調べて見るとある程度住み分けはされているようですが、海外メーカーだと、ネットでも外径寸法図が見れるわけでもなく、ちょっと??なことばっかりです。今回の件でいろいろ調べてみましたが、結構0ベースで調べるとわからないことだらけですね。🧐
![](https://i0.wp.com/www.temaki1000.com/wp-content/uploads/2019/06/img_1447.jpg?resize=343%2C257&ssl=1)

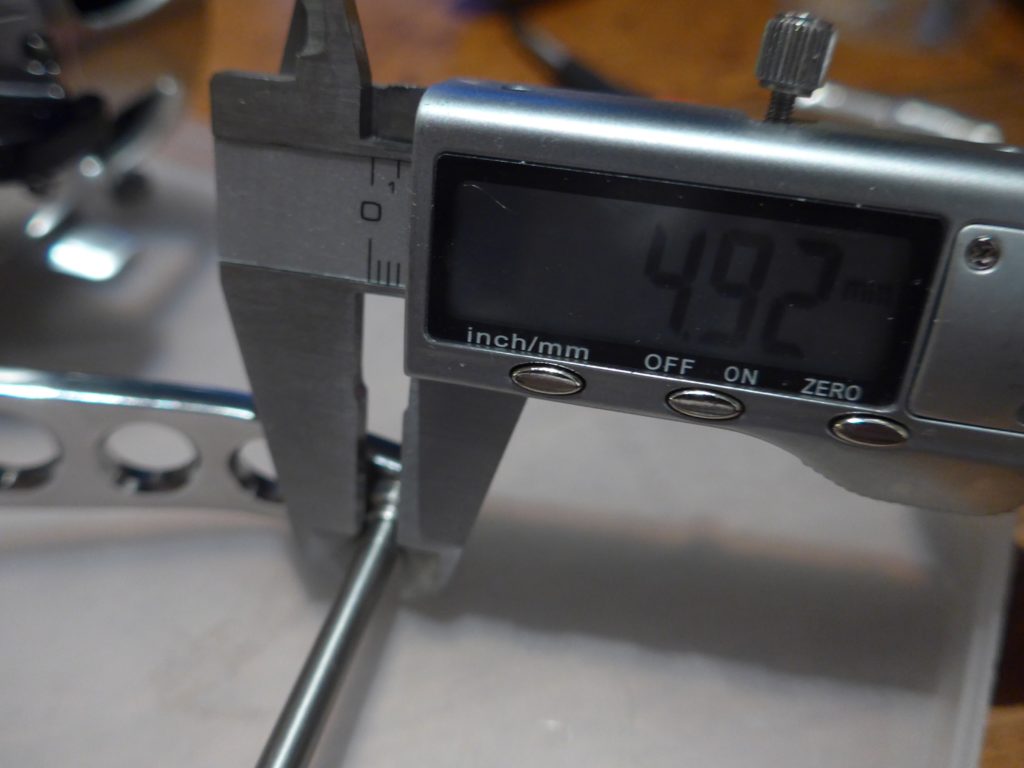

根元は約4.92mm
![](https://i0.wp.com/www.temaki1000.com/wp-content/uploads/2019/06/img_1448.jpg?resize=349%2C262&ssl=1)
![](https://i0.wp.com/www.temaki1000.com/wp-content/uploads/2019/06/img_1446.jpg?resize=364%2C273&ssl=1)

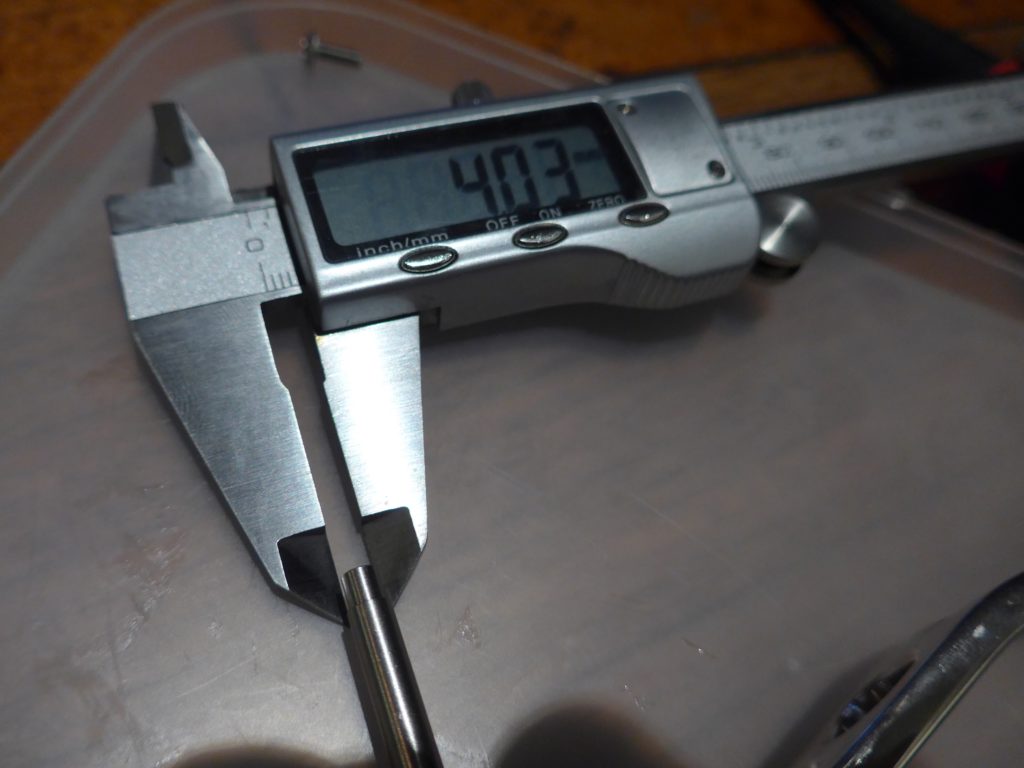

おそらく4mm仕様
ベアリング外形&内径は?
![](https://i0.wp.com/www.temaki1000.com/wp-content/uploads/2019/06/img_1418.jpg?resize=332%2C249&ssl=1)
合うベアリングが必要です
![Loading ... Loading ...](https://i0.wp.com/www.temaki1000.com/wp-content/plugins/wp-polls/images/loading.gif?resize=16%2C16&ssl=1)
![](https://i0.wp.com/www.temaki1000.com/wp-content/uploads/2019/06/img_1449.jpg?resize=341%2C256&ssl=1)
![](https://i0.wp.com/www.temaki1000.com/wp-content/uploads/2019/06/img_1450.jpg?resize=324%2C243&ssl=1)

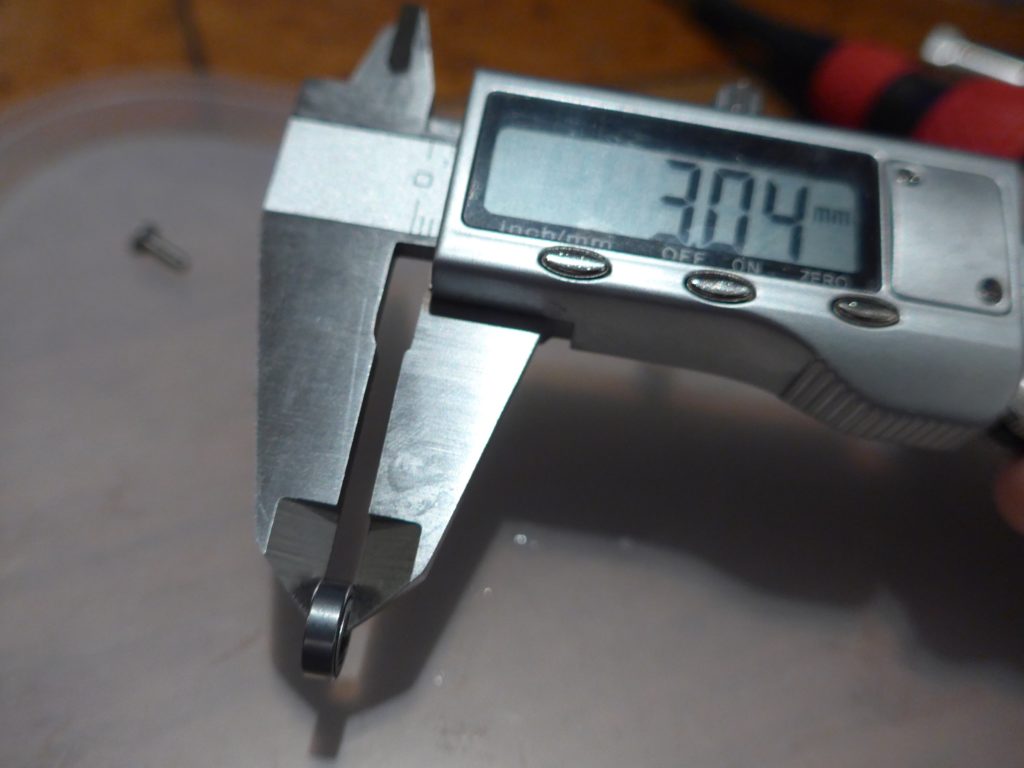

約8.94mm
おそらく9mm仕様
![](https://i0.wp.com/www.temaki1000.com/wp-content/uploads/2019/06/img_1451.jpg?resize=345%2C259&ssl=1)

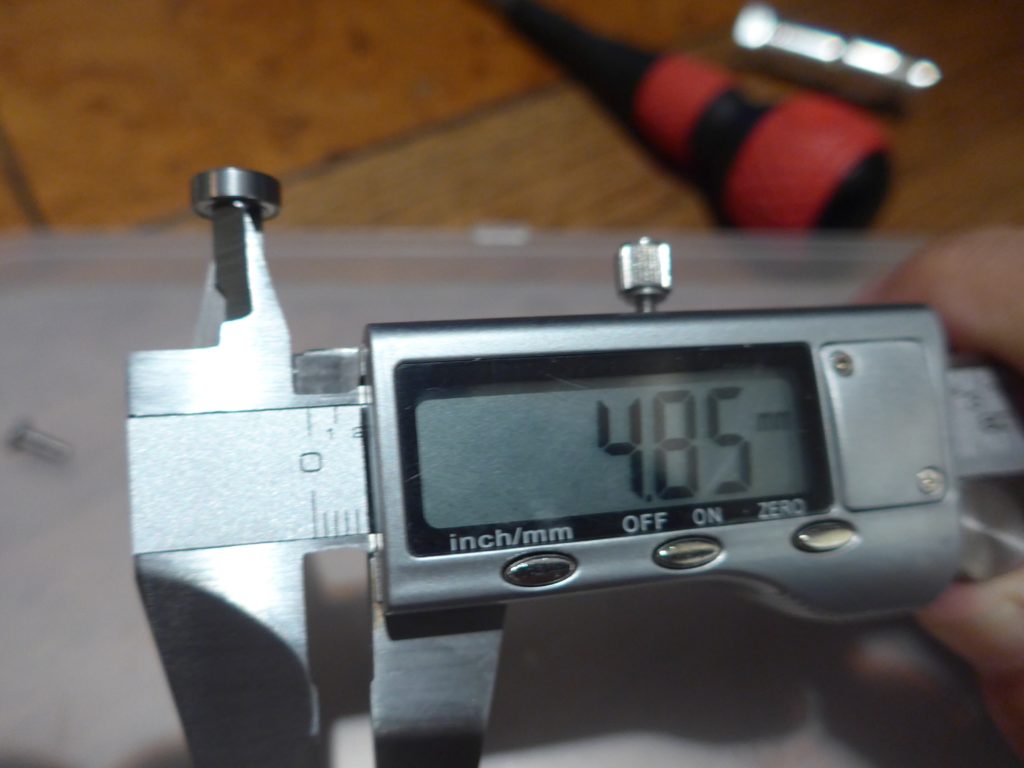

内径のベアリング約4.85?
これは恐らく測定ミス?
根元の外径が4.92mmって考えると、4.85mmってことは0.07mmこれはおそらくどちらか測定ミス、おそらくベアリング測定の芯が出ていない可能性が大です。
![](https://i0.wp.com/www.temaki1000.com/wp-content/uploads/2019/06/img_1456.jpg?resize=472%2C354&ssl=1)

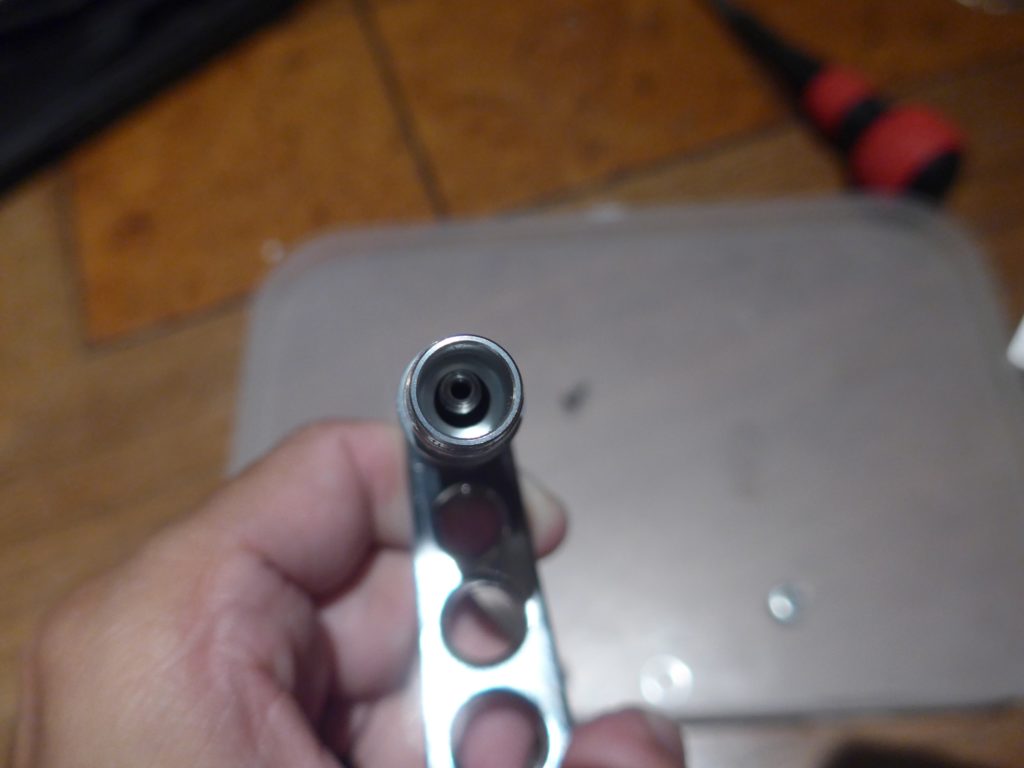

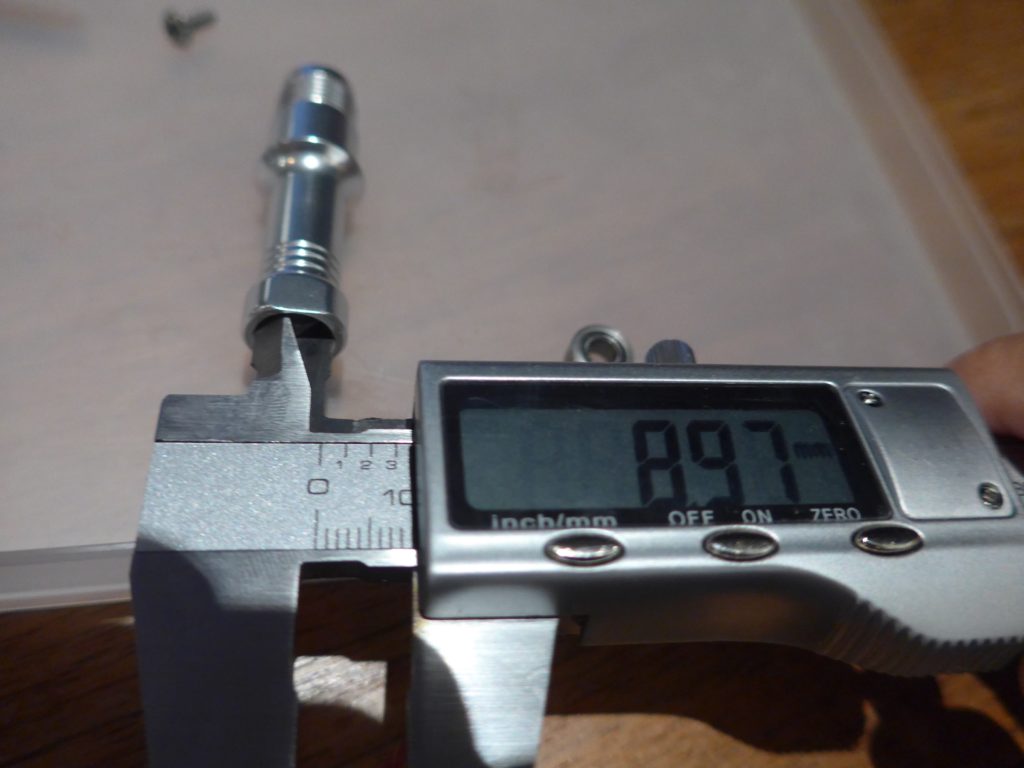

ここ内径は約8.97mm
![](https://i0.wp.com/www.temaki1000.com/wp-content/uploads/2019/06/img_1457.jpg?resize=351%2C263&ssl=1)
ベアリング入れてネジ締めたら
固定完了です。
この状態でぐらつきがたつきががあれば,調整用ワッシャー入れて微調整してください。
![](https://i0.wp.com/www.temaki1000.com/wp-content/uploads/2019/06/img_1454.jpg?resize=361%2C271&ssl=1)
![](https://i0.wp.com/www.temaki1000.com/wp-content/uploads/2019/06/img_1453.jpg?resize=369%2C277&ssl=1)

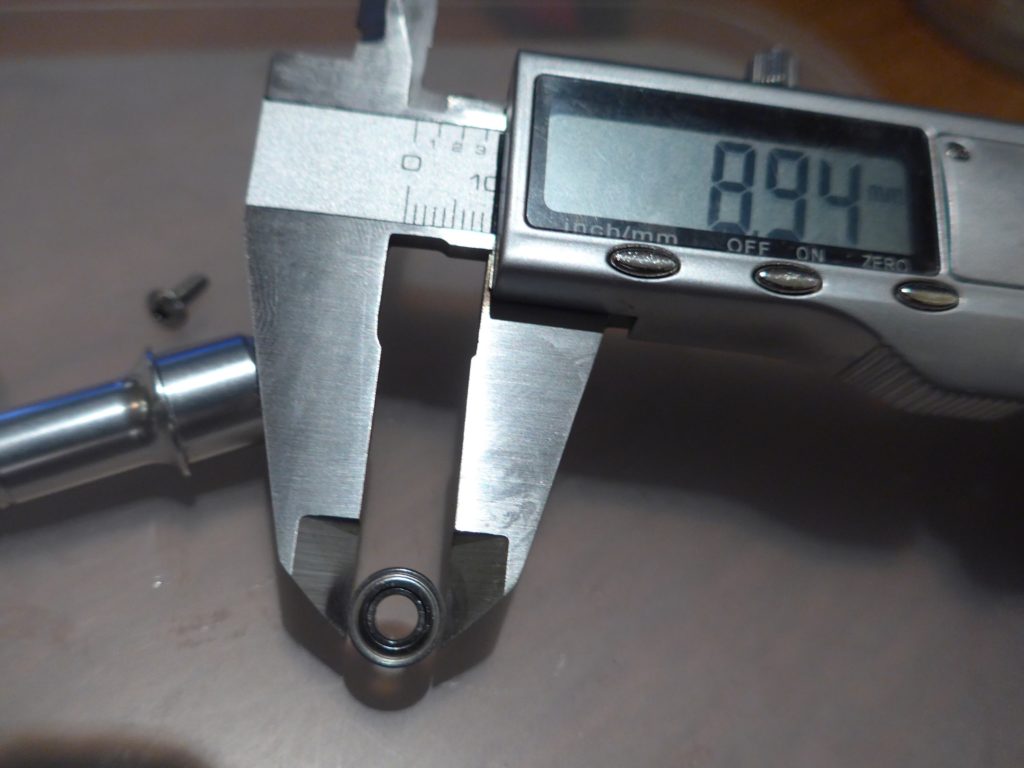

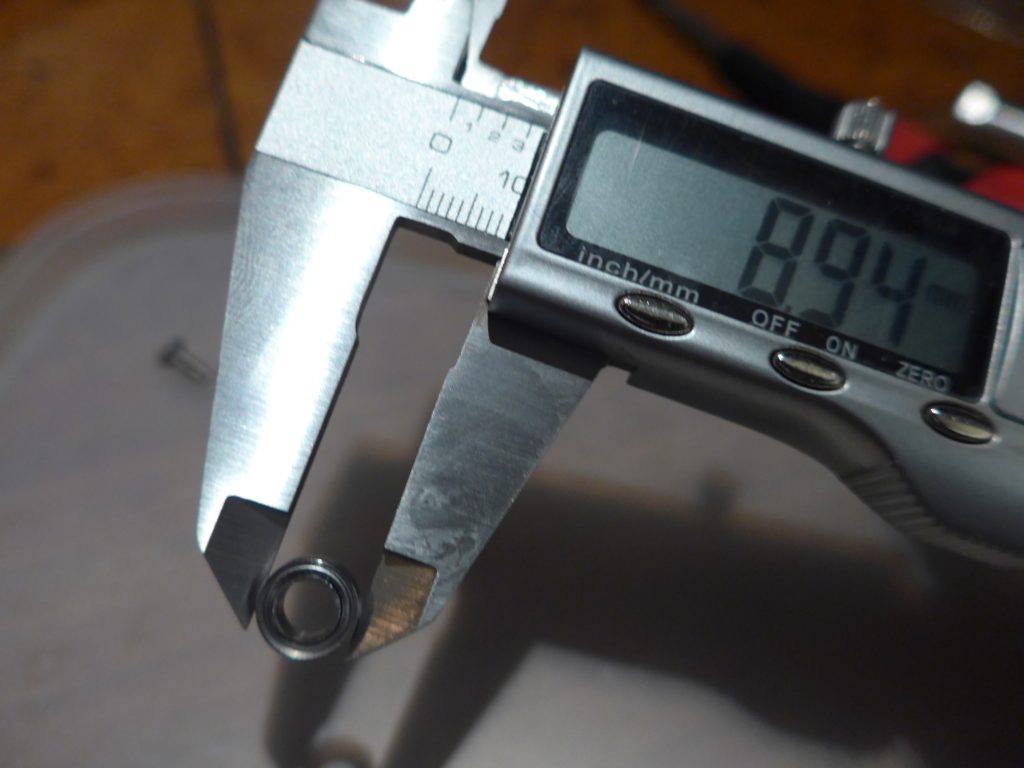

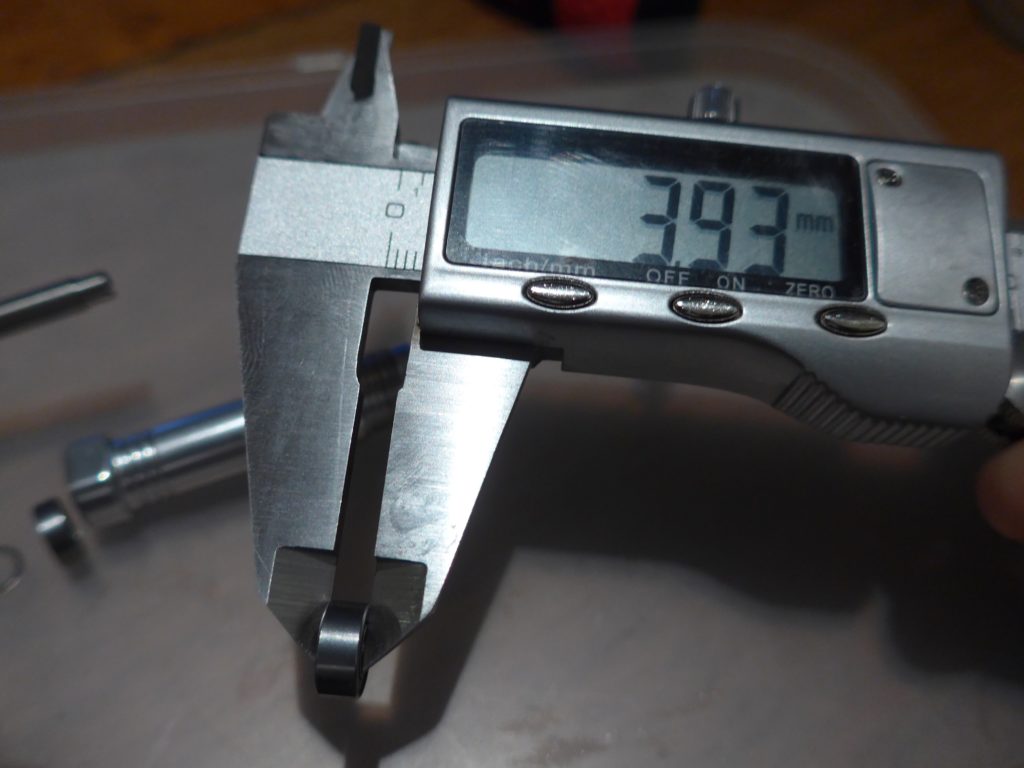

約8.94mm
![](https://i0.wp.com/www13.a8.net/0.gif?resize=1%2C1&ssl=1)
![](https://i0.wp.com/www.temaki1000.com/wp-content/uploads/2019/06/img_1455.jpg?resize=344%2C258&ssl=1)

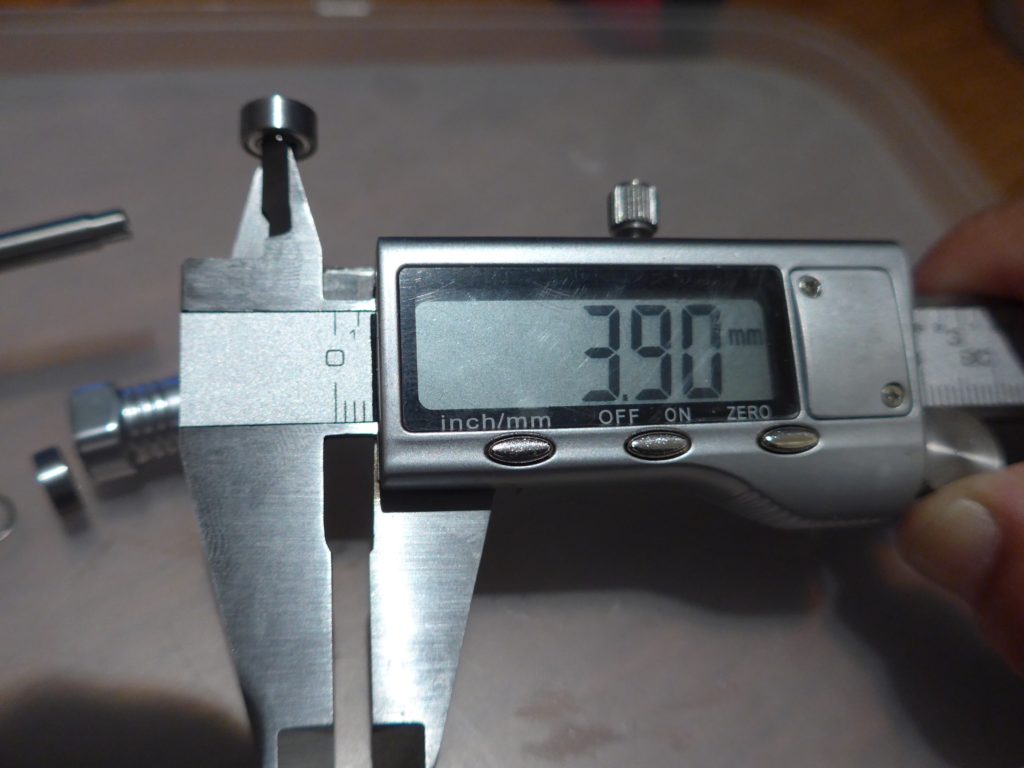

これも0.1mmベアリングの方が小さいという
まあ測定誤差ですね
シマノBタイプのベアリングをまとめると
- 内径4mm 外形9mm 厚み4mm ステンレス鋼製ベアリング
- 内径5mm 外形9mm 厚み3mm ステンレス鋼製ベアリング
上記のベアリングはシマノBタイプの方は複数持っていてもいいのではないでしょうか?

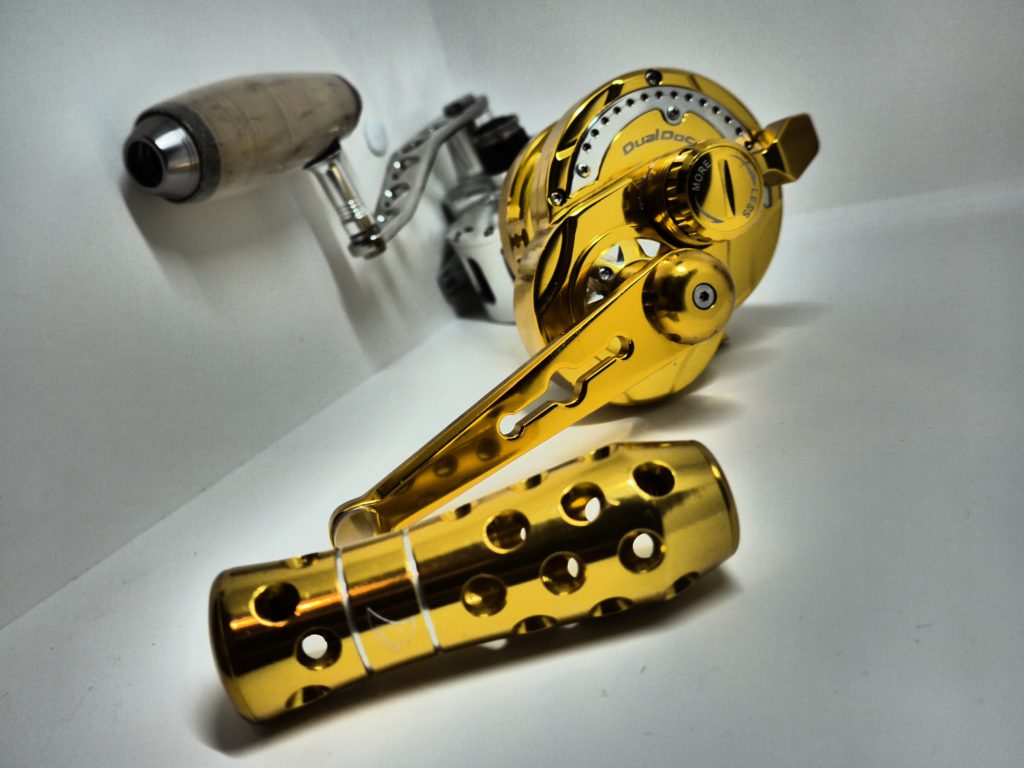

「ハンドル材質について」
![](https://i0.wp.com/www.temaki1000.com/wp-content/uploads/2019/06/img_1400.jpg?resize=475%2C356&ssl=1)
- アルミ
- コルク
- EVA
![Loading ... Loading ...](https://i0.wp.com/www.temaki1000.com/wp-content/plugins/wp-polls/images/loading.gif?resize=16%2C16&ssl=1)
お値段的にはEVA タイプのものがお手頃といえばお手頃です。
ハンドルつきでもこのお値段はお手頃ですね。
コルク仕様でもこのお値段、
最終的にはアングラーの好みですが、それぞれ特性があってここは趣味嗜好の世界です。
「ベアリング」知識について
![](https://i0.wp.com/www.temaki1000.com/wp-content/uploads/2019/06/img_1321.jpg?resize=268%2C201&ssl=1)
日本が誇るベアリングメーカーといえば
- NTN
- ジェイテクト
- 日本精工
ここでシェア8割越え

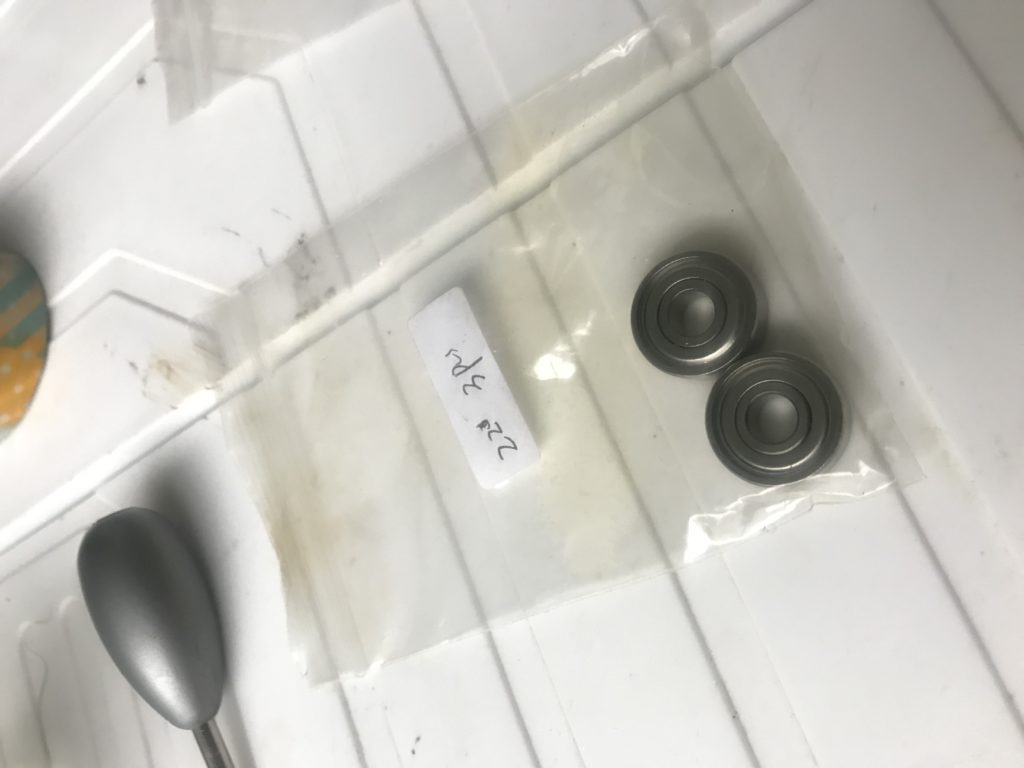

いろいろ探していたらちょうどこのベアリング組み合わせのセット販売しているのがありました。一回交換ぐらいであれば複数個購入するよりも、簡単かもしれません。定期的に交換を想定している方は同じ型式を数個購入してしまった方がコスト的にも安いですね。
- 規格について
- タイプについて
- 注油方法について
- 交換方法について
ベアリングだけでも奥が深そうなので今回は省きます。

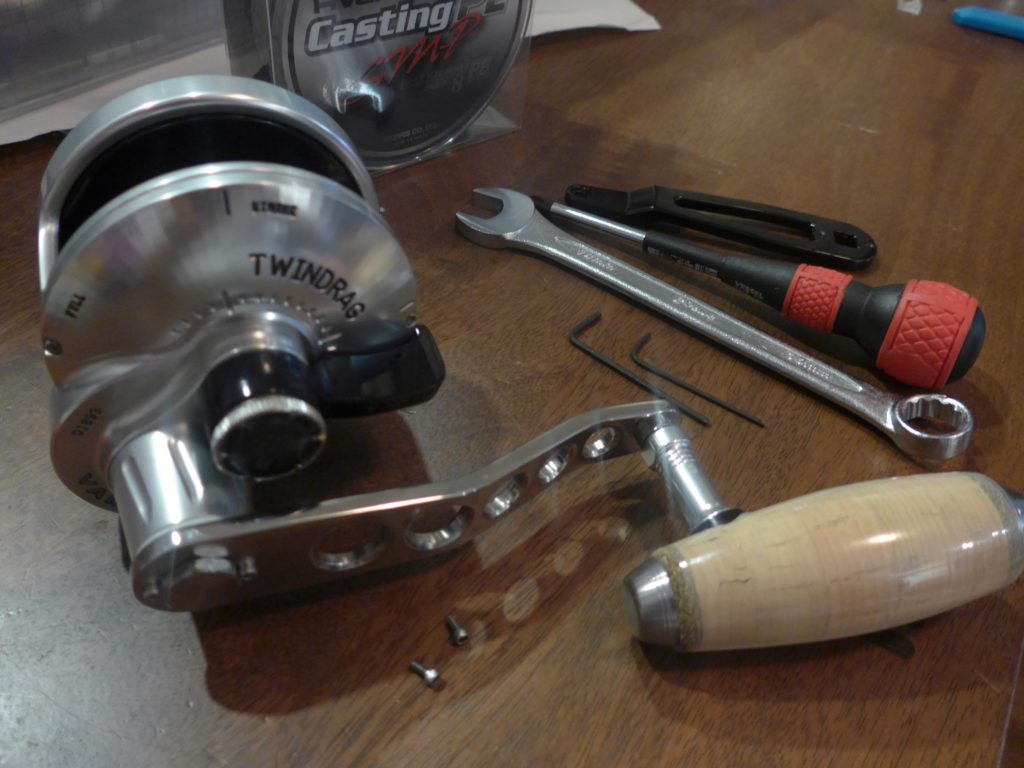

必要な道具は?
![](https://i0.wp.com/www.temaki1000.com/wp-content/uploads/2019/06/img_1350.jpg?resize=486%2C365&ssl=1)
ただ今回改めて感じた表記の違い、さすがメイドインアメリカ「インチ」標準微妙にmm表示のレンチは開きませんでした。約14.5mmで14mmのレンチでは開けず
- ドライバー
- レンチ 14.5mmに合うもの※ 9/16インチあたりかな?

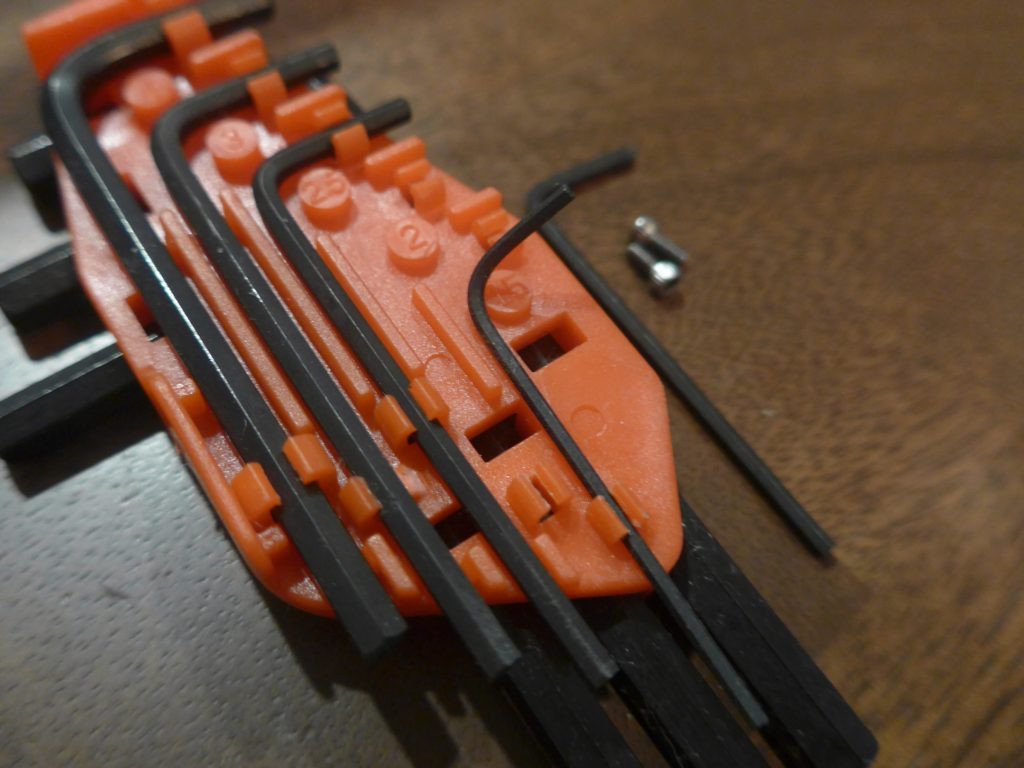

- 六角サイズ 2と1.5
インチ表示は換算表があるのでそこを参考にしてみてください。
インチ | ミリ換算 |
1/4 | 6.35 |
5/16 | 7.93 |
11/32 | 8.73 |
3/8 | 9.52 |
7/16 | 11.11 |
1/2 | 12.70 |
9/16 | 14.28 |
19/32 | 15.08 |
5/8 | 15.87 |
![](https://i0.wp.com/www.temaki1000.com/wp-content/uploads/2019/06/img_1362.jpg?resize=275%2C366&ssl=1)

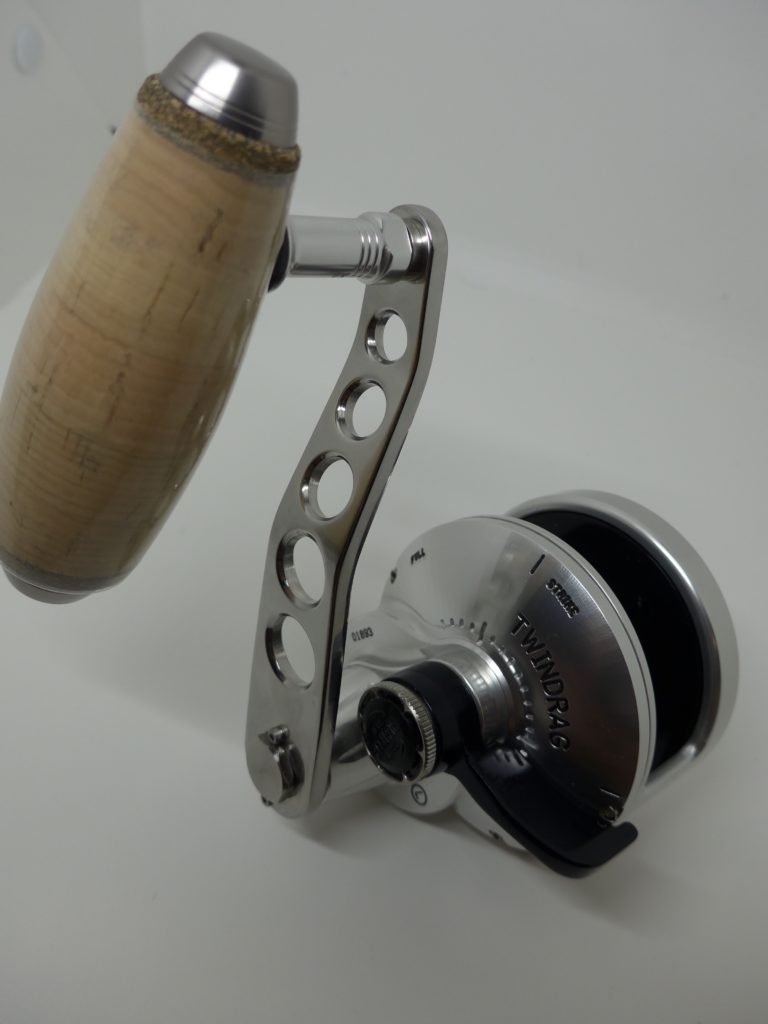

最低限のこれがあれば交換できます。
「正ネジ?逆ネジ?」
![](https://i0.wp.com/www.temaki1000.com/wp-content/uploads/2019/06/img_1419.jpg?resize=433%2C325&ssl=1)
これが何が合うのか色々探しますが、なかなかネット上には明確な答えなく
その道のプロ方に聞くのが一番ですね。
「正ネジか?逆ネジか?」結局アキュレートなんだろう
またわかったらここの答えは書こうかと思います。

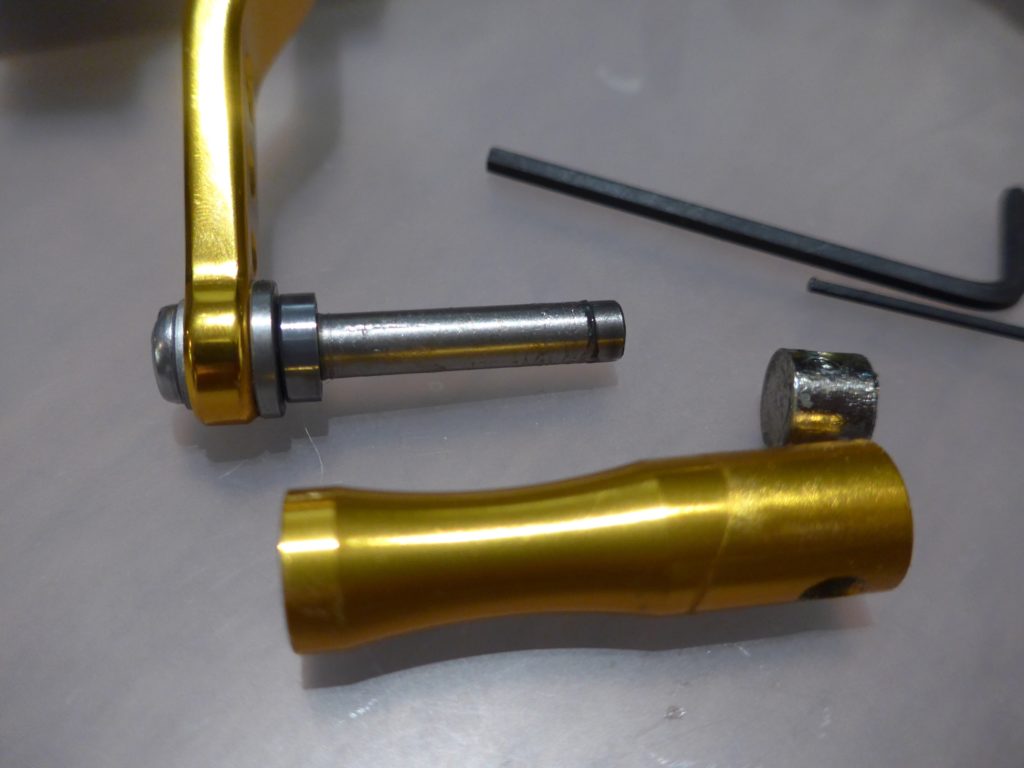

![](https://i0.wp.com/www.temaki1000.com/wp-content/uploads/2019/06/img_1418.jpg?resize=419%2C314&ssl=1)
交換のはご注意を
JMチューンやったら書きます
![](https://i0.wp.com/www.temaki1000.com/wp-content/uploads/2019/06/img_1334.jpg?resize=411%2C273&ssl=1)
もう一台ある、アキュレートはJMハンドルを想定して現在検討中です。
![](https://i0.wp.com/www.temaki1000.com/wp-content/uploads/2019/06/img_1408.jpg?resize=562%2C421&ssl=1)
&

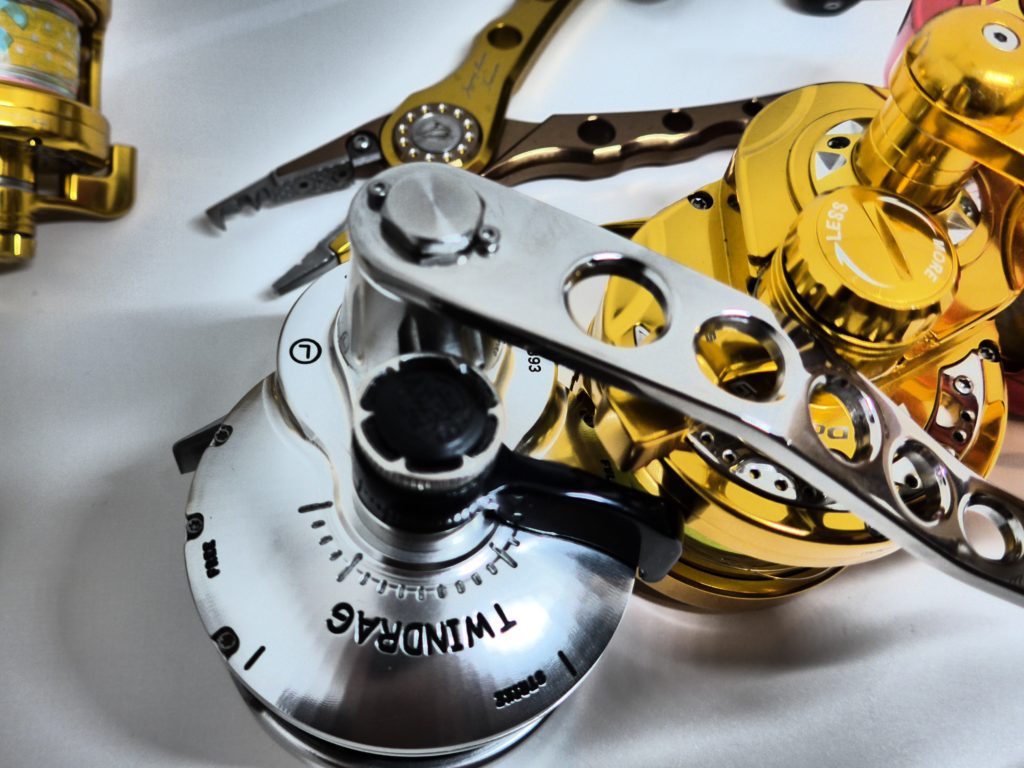

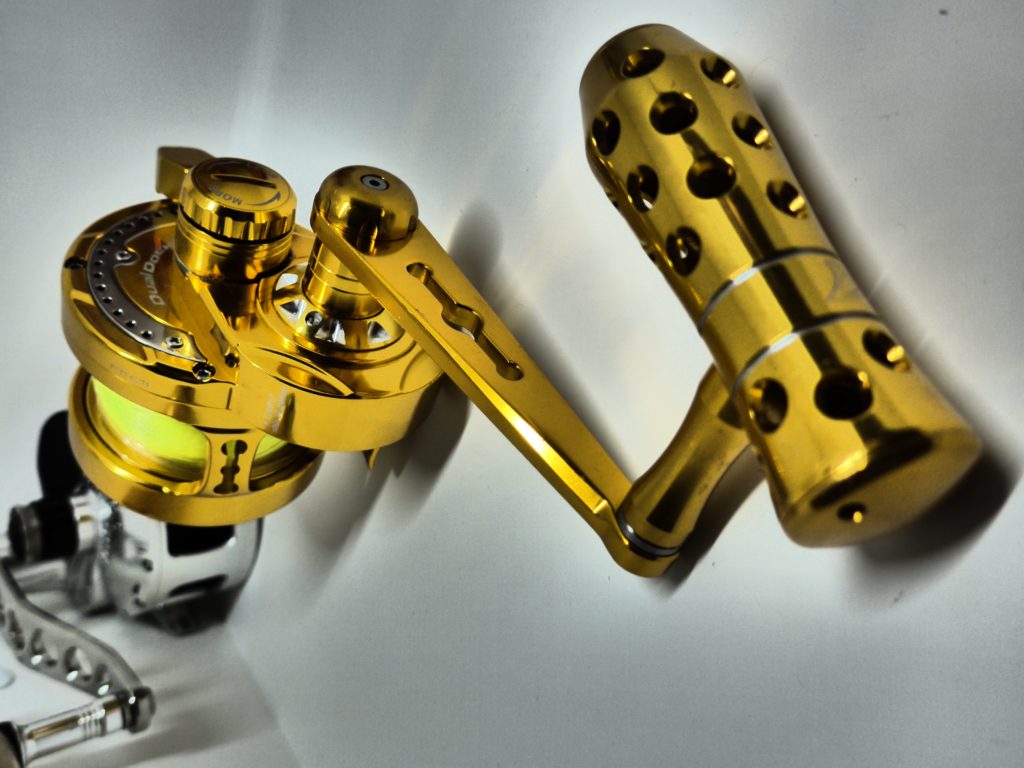

嶋田工房115mmチューン
それにしてもアキュレートもSOMとコルク仕様、わかってはいたものの
「非常に」良い見た目で気に入っております。
あとは、「でかいの」釣るのみ🐟
