今日はマグロのダイペンの記事なのでを
深海の方は読み飛ばしてください。
![](https://i0.wp.com/www.temaki1000.com/wp-content/uploads/2020/09/4AC56079-C5F8-4DBB-AD6D-A2C8DB265E2E.jpeg?resize=1024%2C768&ssl=1)
※ジギングは2回連続で深海ボウズなので
![](https://i0.wp.com/www.temaki1000.com/wp-content/uploads/2021/06/img_0371-scaled.jpg?resize=80%2C80&ssl=1)
書き“損ねて”います。
強いて言えば今の遠州灘は
通常+250g以上推奨
ということでご注意を!
![](https://i0.wp.com/www.temaki1000.com/wp-content/uploads/2020/09/img_1761-scaled.jpg?fit=1200%2C900&ssl=1)
今日はダイビングペンシルの
- 木材貫通穴の開け方
- 下地の書き方
- 下地加工 ”彫刻刀とトイカンナ“
の動画を回しました。
”先人の技術“には到底追いつけない範疇ですが
参考までにまとめております。
三つの記事に分けてもいいボリュームなのですが
手間なのでもう一つの記事のまとめます。

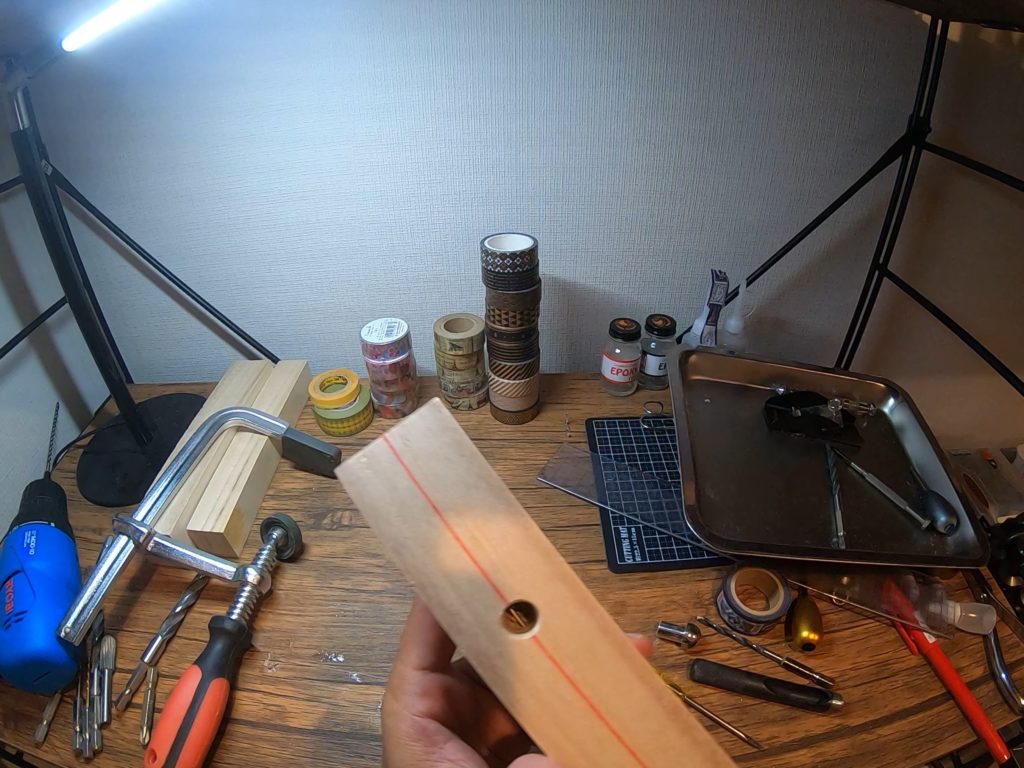

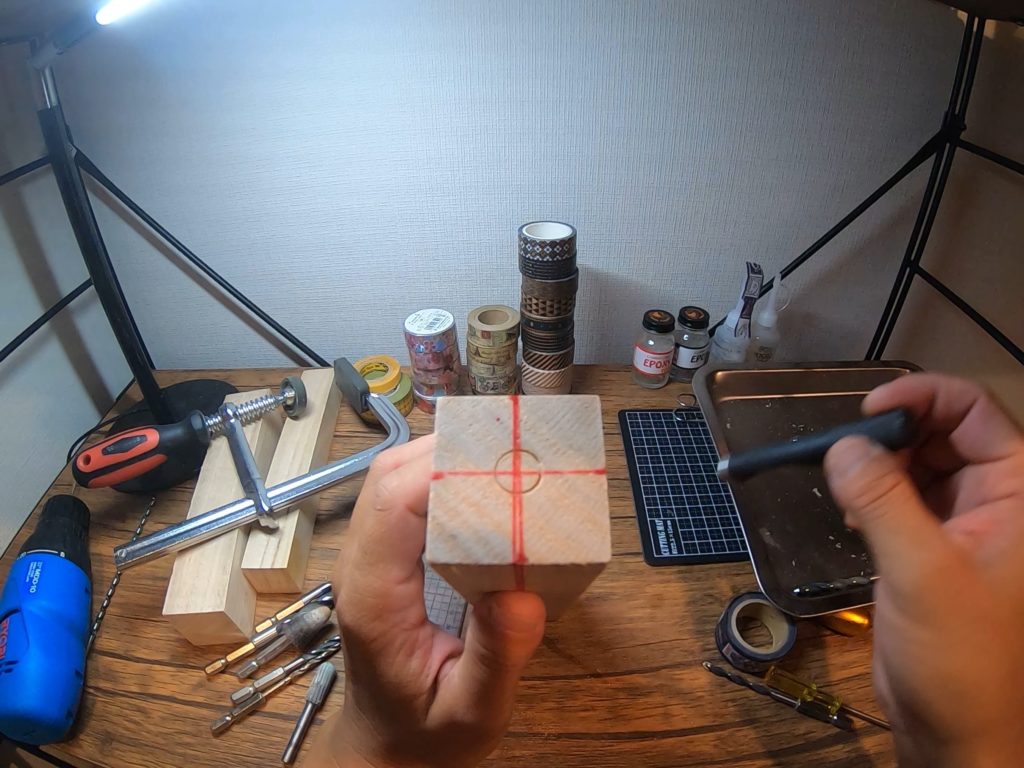

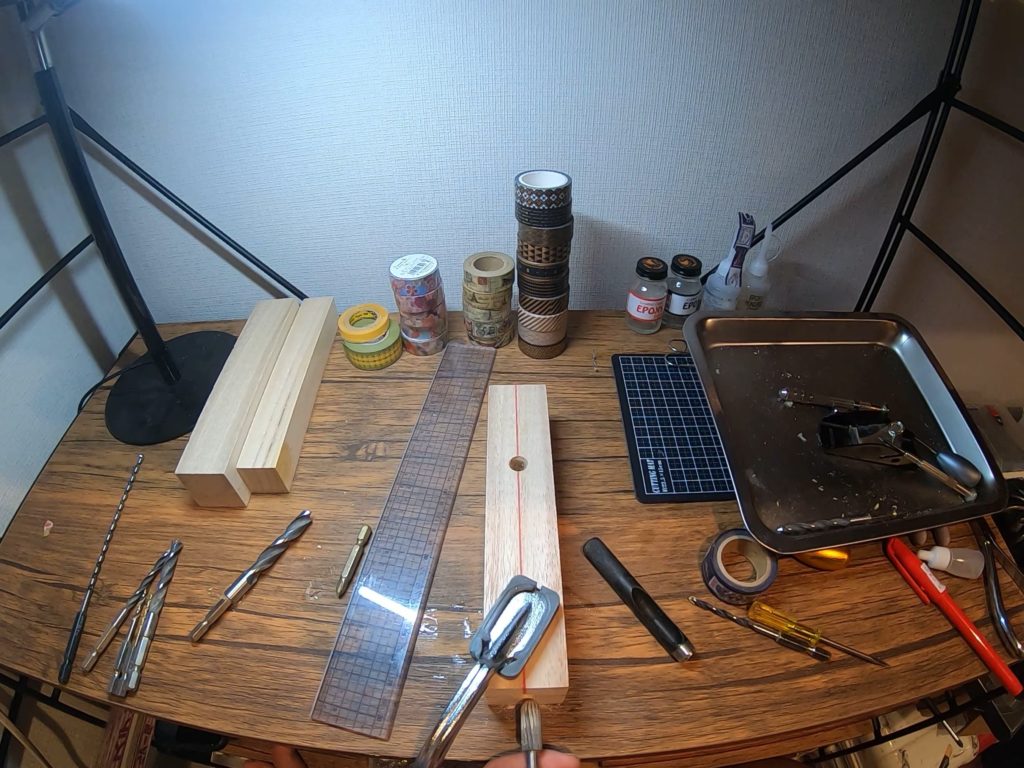

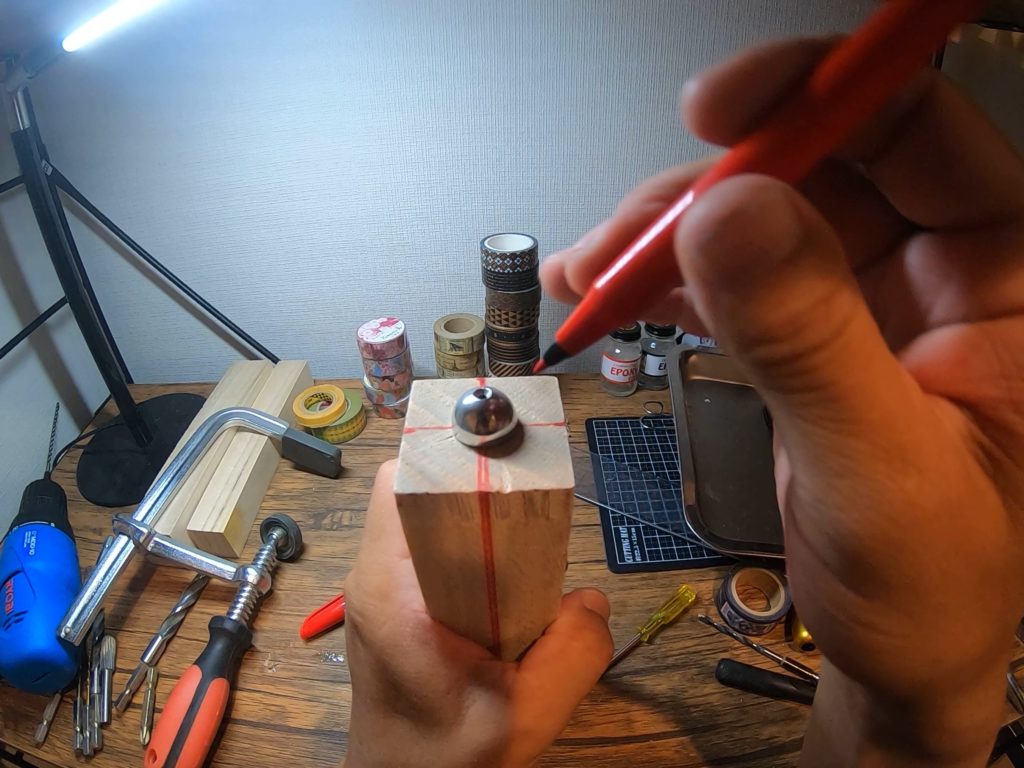

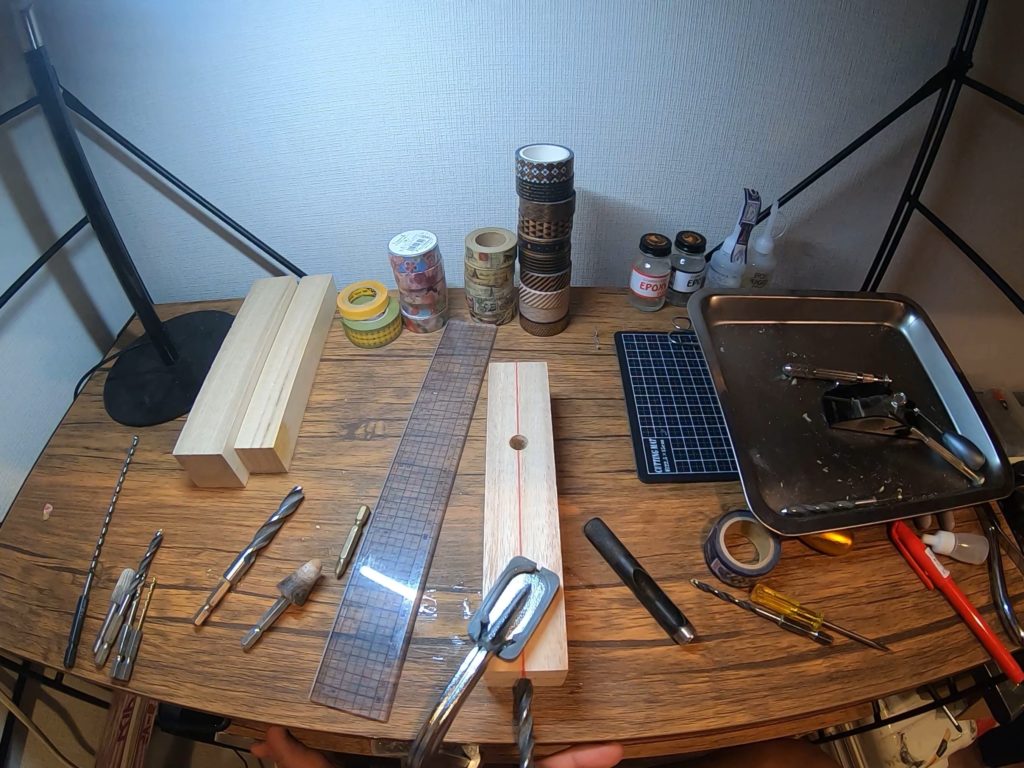

☑︎200mmペンシルの貫通穴の開け方
![](https://i0.wp.com/www.temaki1000.com/wp-content/uploads/2020/09/gptempdownload-22.jpg?resize=1024%2C768&ssl=1)
![](https://i0.wp.com/www.temaki1000.com/wp-content/uploads/2020/09/gptempdownload-21.jpg?resize=1024%2C768&ssl=1)
![](https://i0.wp.com/www.temaki1000.com/wp-content/uploads/2020/09/gptempdownload-20.jpg?resize=1024%2C768&ssl=1)
![](https://i0.wp.com/www.temaki1000.com/wp-content/uploads/2020/09/gptempdownload-13-1.jpg?resize=1024%2C768&ssl=1)
![](https://i0.wp.com/www.temaki1000.com/wp-content/uploads/2020/09/gptempdownload-15-1.jpg?resize=1024%2C768&ssl=1)
![](https://i0.wp.com/www.temaki1000.com/wp-content/uploads/2020/09/gptempdownload-16.jpg?resize=1024%2C768&ssl=1)
![](https://i0.wp.com/www.temaki1000.com/wp-content/uploads/2020/09/gptempdownload-17.jpg?resize=1024%2C768&ssl=1)
![](https://i0.wp.com/www.temaki1000.com/wp-content/uploads/2020/09/gptempdownload-14-1.jpg?resize=1024%2C768&ssl=1)
![](https://i0.wp.com/www.temaki1000.com/wp-content/uploads/2020/09/gptempdownload-13-1.jpg?resize=1024%2C768&ssl=1)
![](https://i0.wp.com/www.temaki1000.com/wp-content/uploads/2020/09/gptempdownload-12-1.jpg?resize=1024%2C768&ssl=1)
![](https://i0.wp.com/www.temaki1000.com/wp-content/uploads/2020/09/gptempdownload-8-1.jpg?resize=1024%2C768&ssl=1)
![](https://i0.wp.com/www.temaki1000.com/wp-content/uploads/2020/09/gptempdownload-7-1.jpg?resize=1024%2C768&ssl=1)
![](https://i0.wp.com/www.temaki1000.com/wp-content/uploads/2020/09/gptempdownload-10-1.jpg?resize=1024%2C768&ssl=1)
☑︎貫通穴あけまで動画
![](https://i0.wp.com/i.ytimg.com/vi/EGEkex6JErc/maxresdefault.jpg?resize=320%2C180&ssl=1)

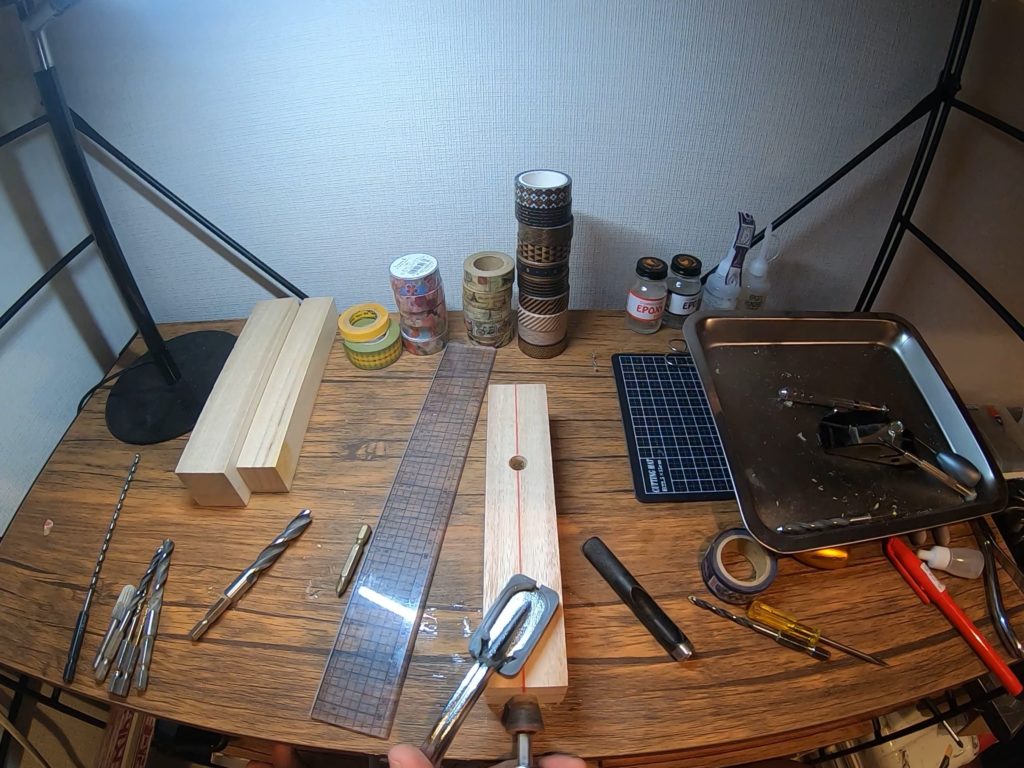

☑︎道具については?
下記をご参照に
![](https://i0.wp.com/www.temaki1000.com/wp-content/uploads/2020/09/9471885A-00DC-4C42-8366-01B392DDF059.jpeg?resize=1024%2C767&ssl=1)

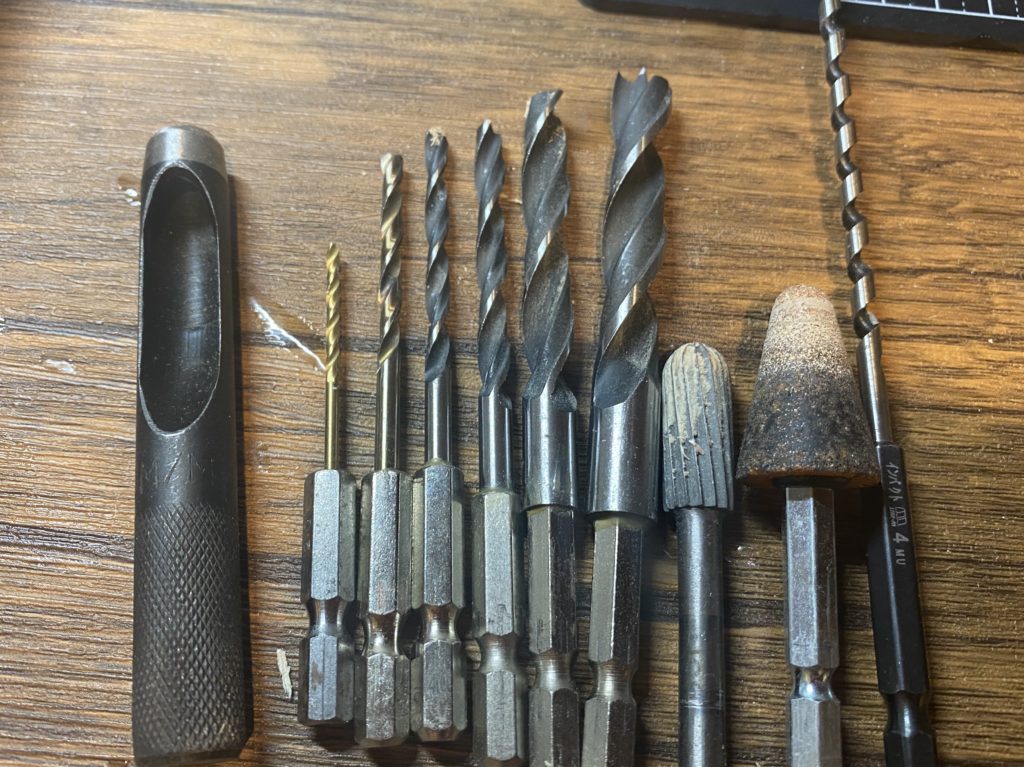

研磨&エンドミル&ロングドリル
よく100円ショップだけで的なものを見るのですが
電動ドリル本体は2000円ぐらいやつよりは
カーマでも中級以上のドリルで
![](https://i0.wp.com/www.temaki1000.com/wp-content/uploads/2021/06/img_0371-scaled.jpg?resize=80%2C80&ssl=1)
やった方が失敗が少ないです。
経験談です。失敗率がグッと減ります。
トルクと偏心の精度の違いだと思います。

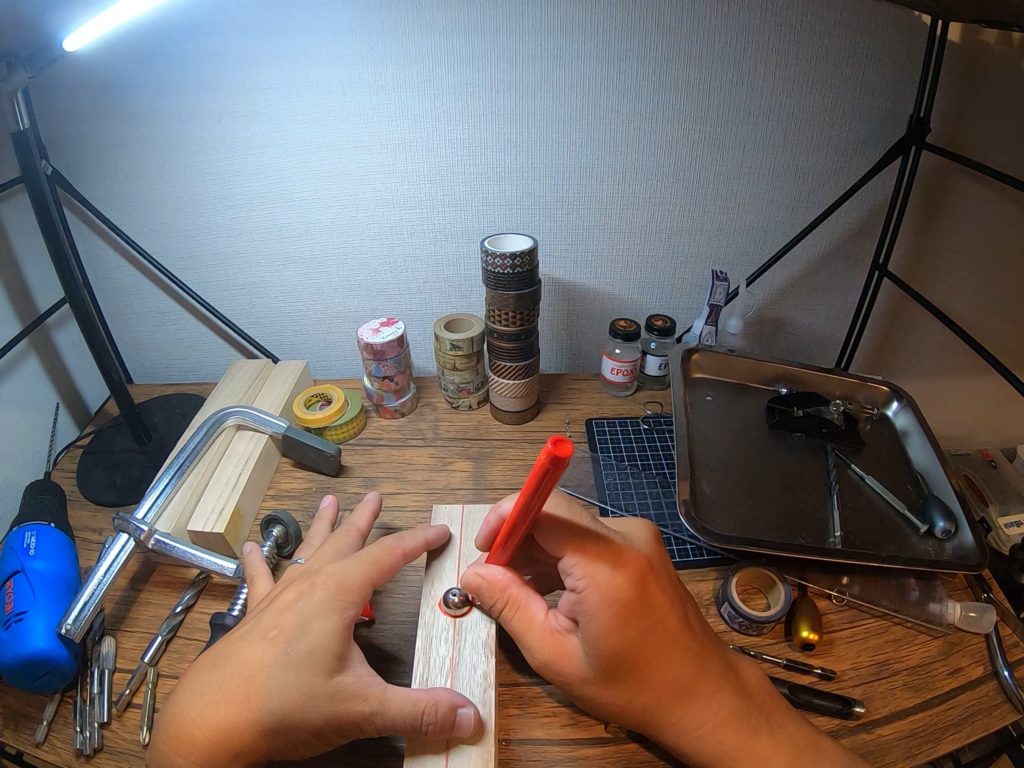

穴あけポンチもやるとやらないで
“穴の角の仕上がり”が大きく変わります。
200mm穴のドリルと切削エンドミルは
ホームセンターでないと無さそうです。
木材用としてではないですが
木材自体は柔らかいので
外径が合えば大概加工が可能だと思います。
※動画とブログの記載の外径が若干記載違いますが
ご了承ください。

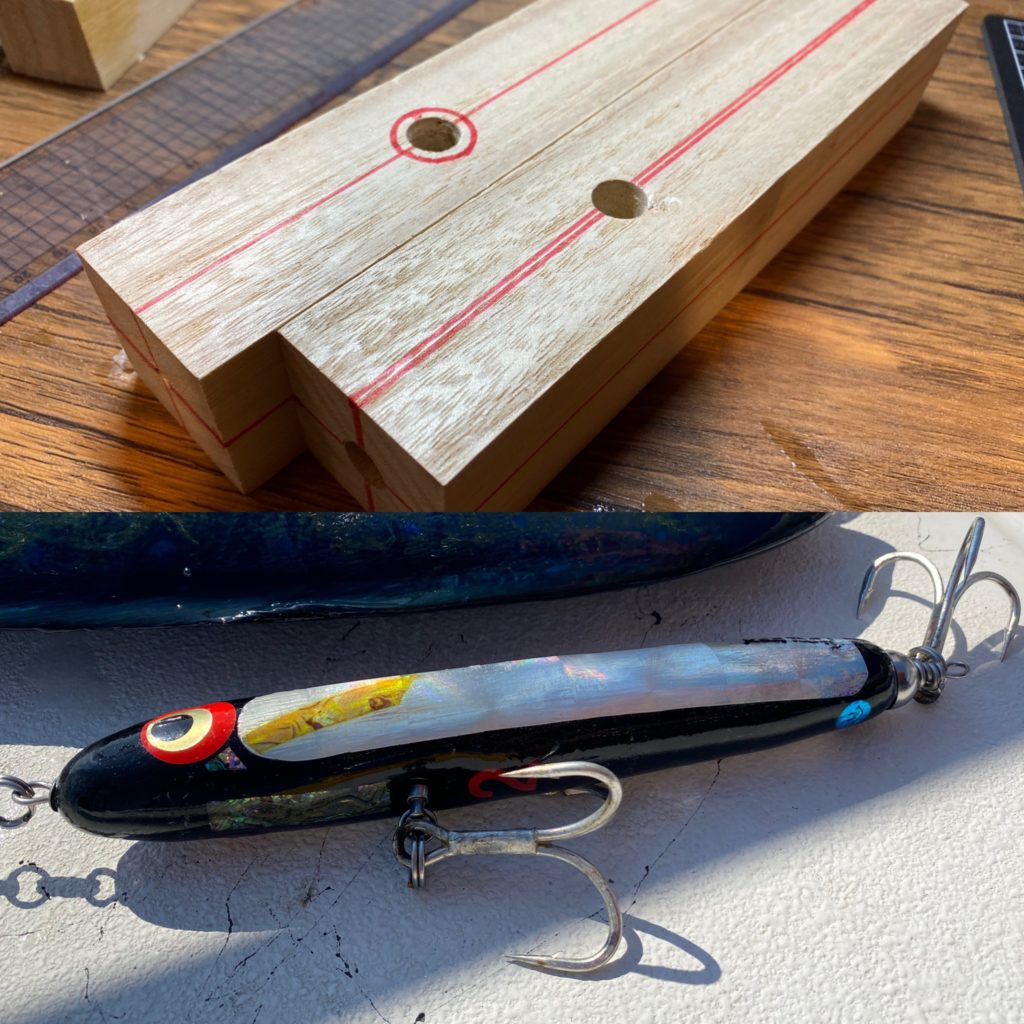

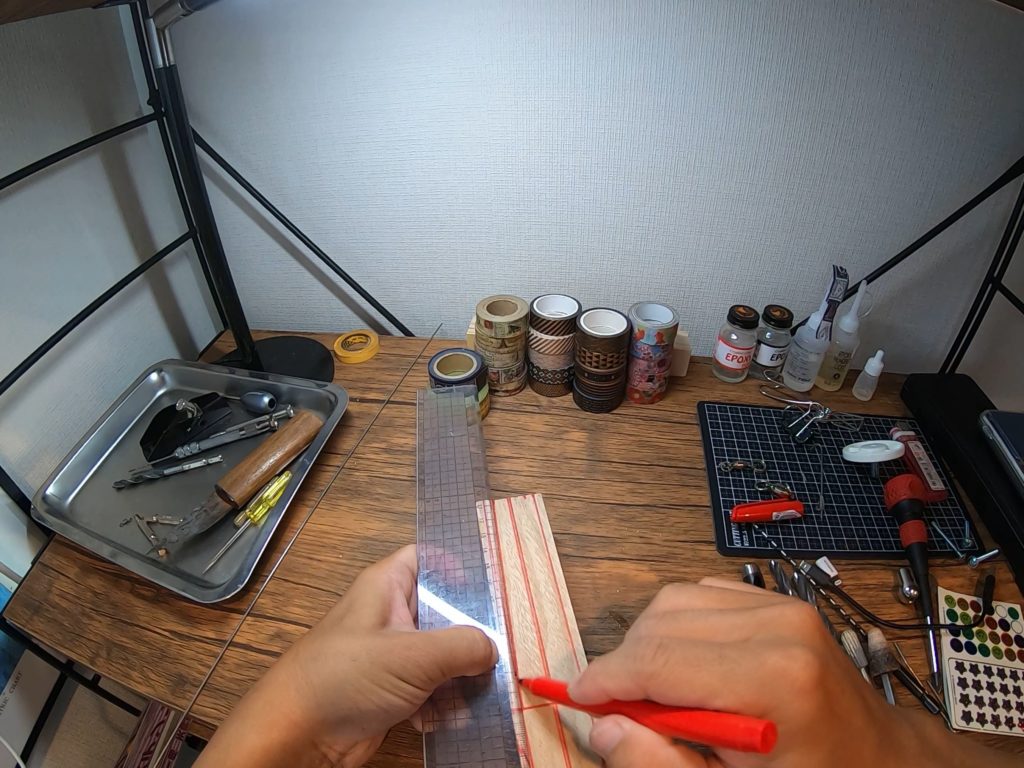

☑︎木材への“下書き“
![](https://i0.wp.com/www.temaki1000.com/wp-content/uploads/2020/09/5b7f5b2b-f293-4453-b230-57c1cd7eada3.jpg?resize=1024%2C1024&ssl=1)

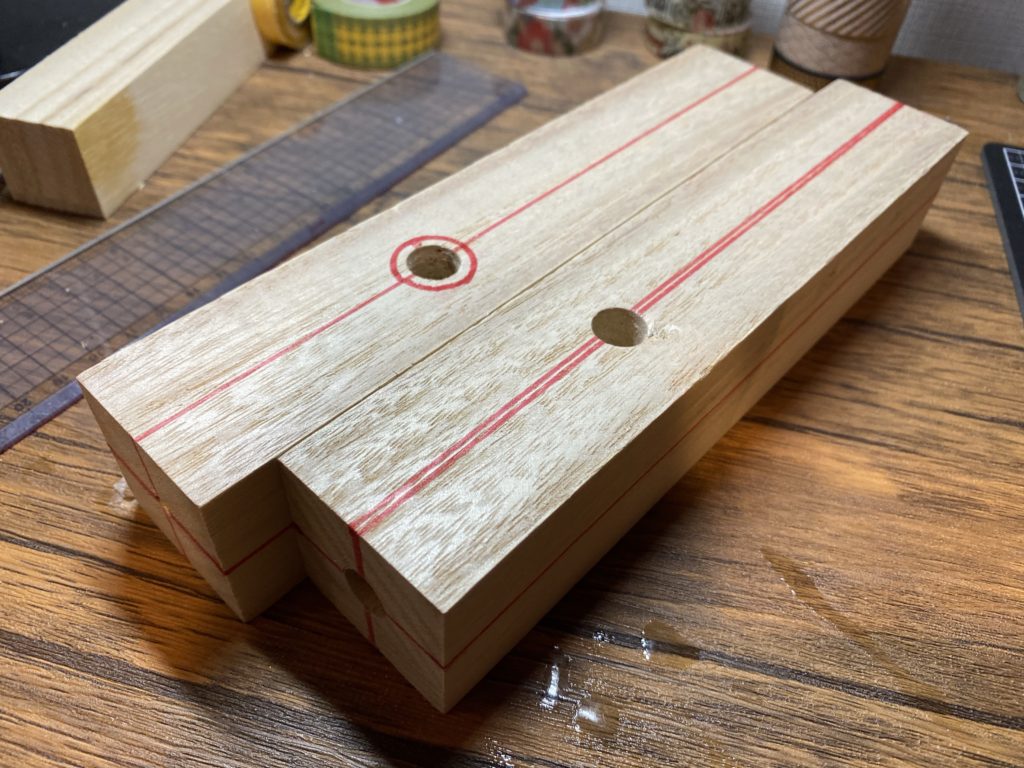

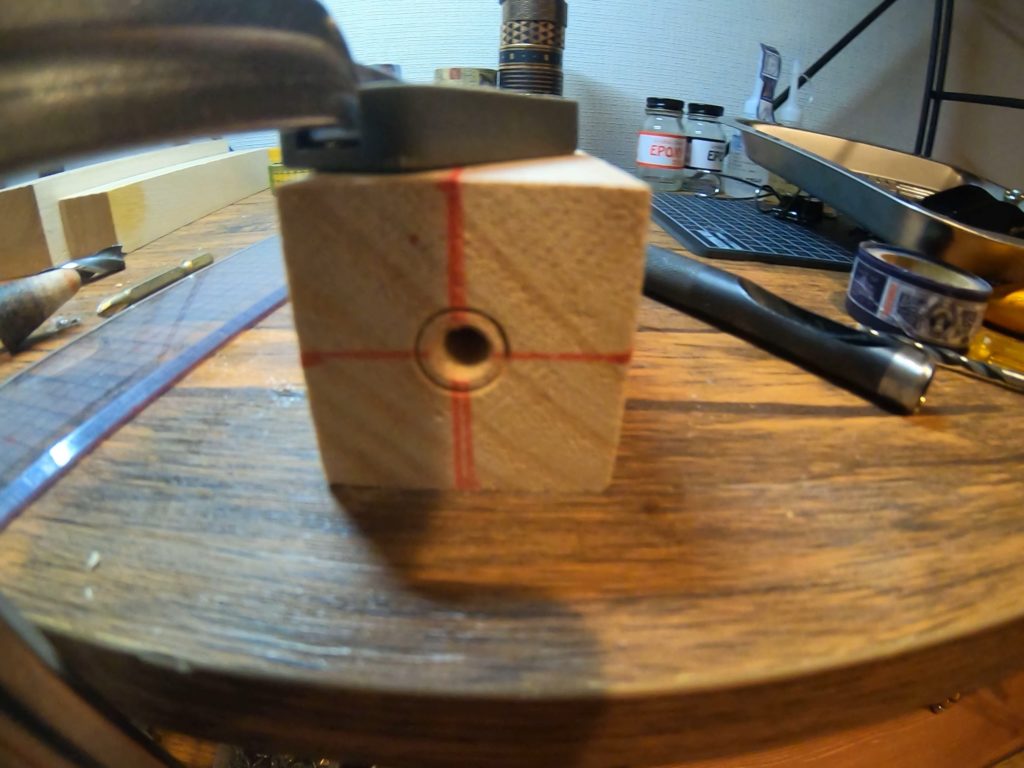

加工前に30mmに十字でラインは引きます
穴あけは先ほどのパートの通りです
![](https://i0.wp.com/www.temaki1000.com/wp-content/uploads/2020/09/img_1929.jpg?resize=1024%2C768&ssl=1)
- フロントフック穴
- フロントアイ穴
- リアフック穴
の順番です。

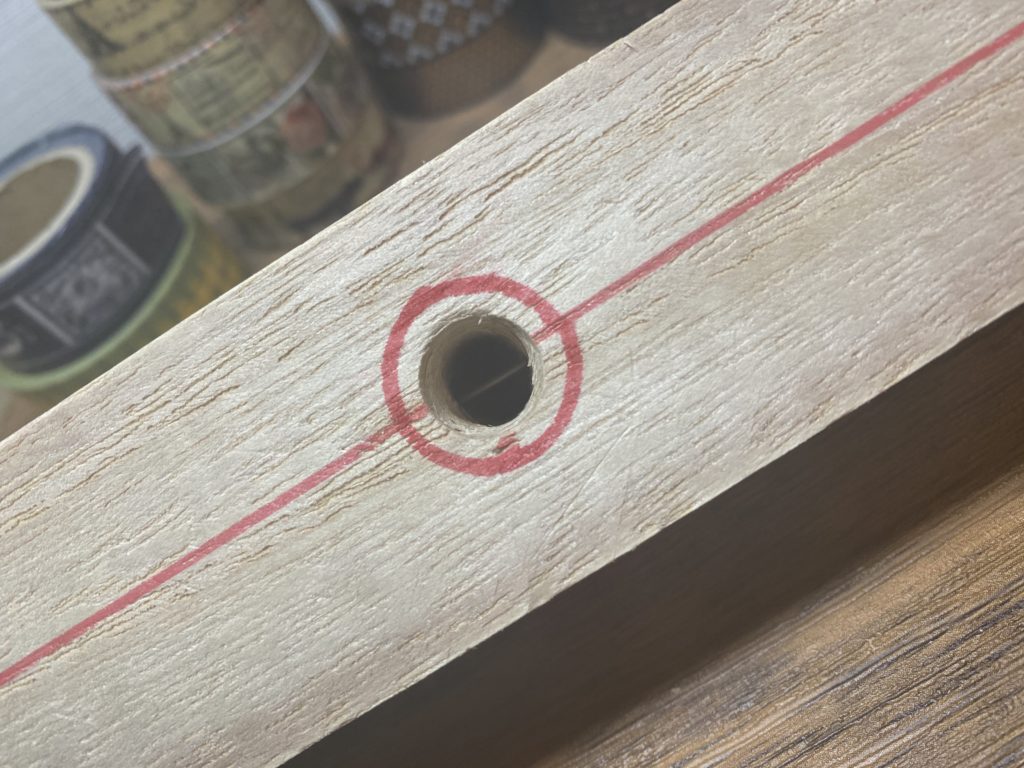

![](https://i0.wp.com/www.temaki1000.com/wp-content/uploads/2020/09/img_1935.jpg?resize=1024%2C768&ssl=1)
貫通穴のワイヤーの通過位置は正直まっすぐ出なくても成り立ちます。BFやガンマを見ていても結構ズレている商品もあります。
こんなことを言うと怒られますが、
”ズレてて“ちょっと安心しました。
![](https://i0.wp.com/www.temaki1000.com/wp-content/uploads/2020/09/gptempdownload-1-1.jpg?resize=1024%2C768&ssl=1)

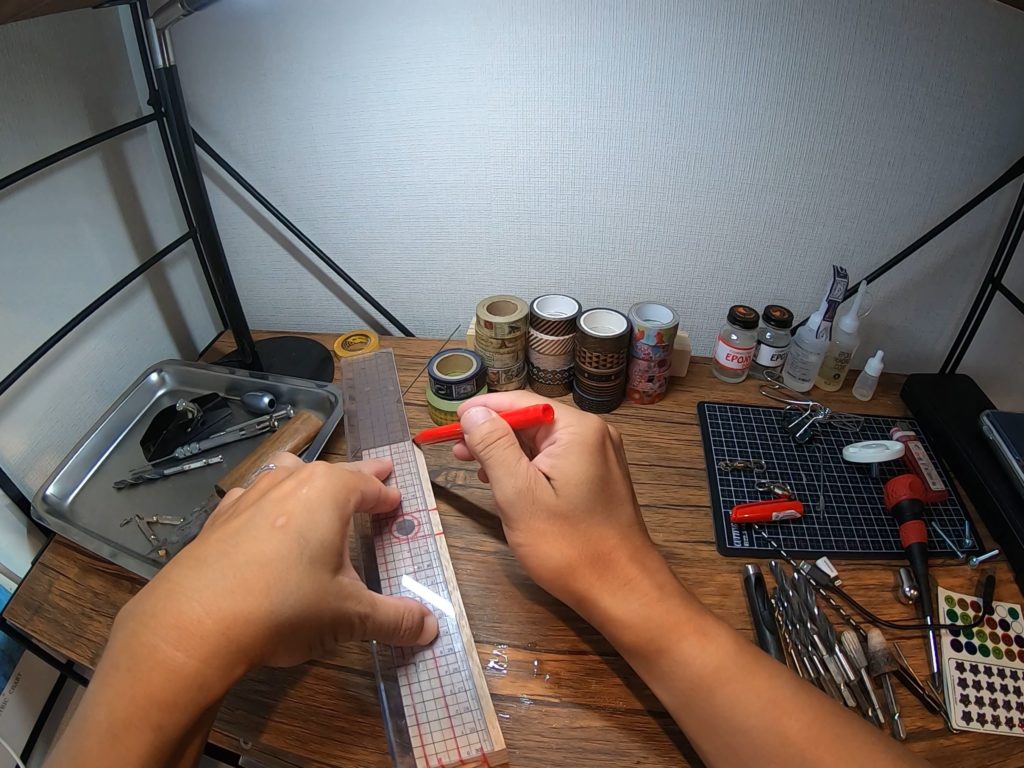

母材が30mm幅なので厚すぎて浮力が高すぎるので
ここで削ぎ落とす面を決めます。
片側5mmトータル10mm削れて
幅20mmになるわけですが
張り合わせ式や素材が元から20mm✖️30mmのものであればその限りではありません。
![](https://i0.wp.com/www.temaki1000.com/wp-content/uploads/2020/05/img_0110.jpg?resize=1024%2C768&ssl=1)
![](https://i0.wp.com/www.temaki1000.com/wp-content/uploads/2020/09/gptempdownload-3-1.jpg?resize=1024%2C768&ssl=1)
垂直姿勢を作るにはリアに比重を設けて
- ヘッド側が太く
- リアが細い
状態を作れば後は
- リアウェイト
- フック
- リング他
で大概垂直姿勢になります。
![](https://i0.wp.com/www.temaki1000.com/wp-content/uploads/2020/09/gptempdownload-4-1.jpg?resize=1024%2C768&ssl=1)

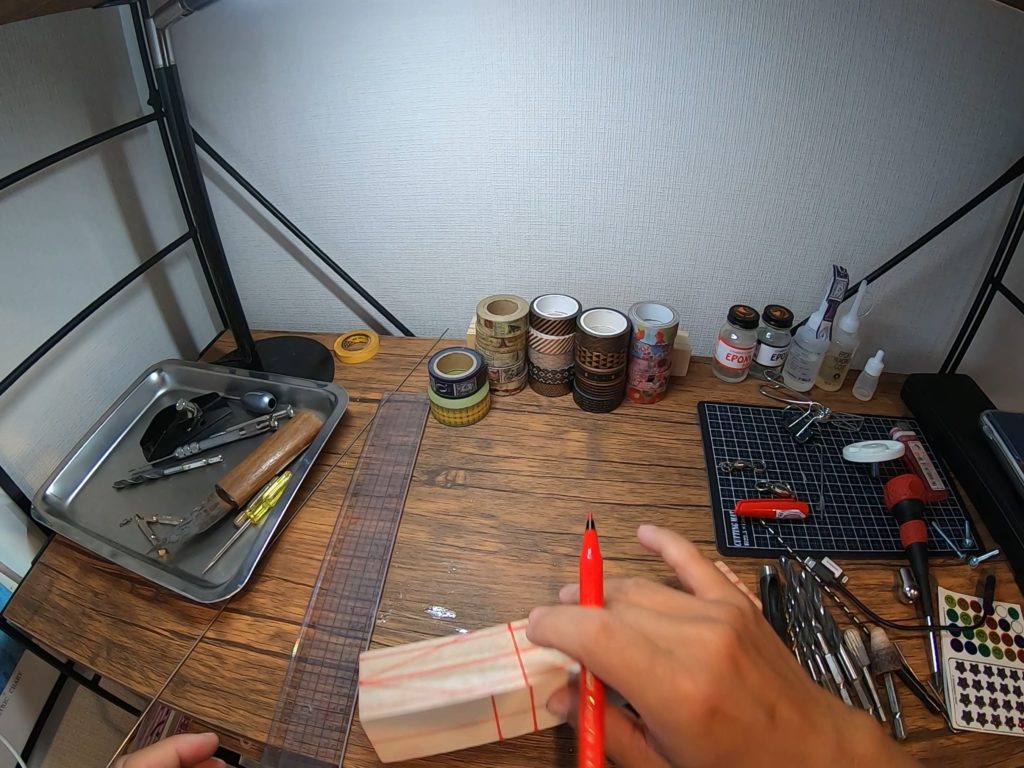

頭の形が一番デザインが難しい。
- 個性を出すには?
- 水抵抗が“こう”だ
![](https://i0.wp.com/www.temaki1000.com/wp-content/uploads/2020/09/gptempdownload-6-1.jpg?resize=1024%2C768&ssl=1)
![](https://i0.wp.com/www.temaki1000.com/wp-content/uploads/2020/09/gptempdownload-2.jpg?resize=1024%2C768&ssl=1)
![](https://i0.wp.com/www.temaki1000.com/wp-content/uploads/2020/09/img_1961.jpg?resize=640%2C480&ssl=1)
![](https://i0.wp.com/i.ytimg.com/vi/dIc2U3phv_M/maxresdefault.jpg?resize=320%2C180&ssl=1)
☑︎木材の加工“大工程”

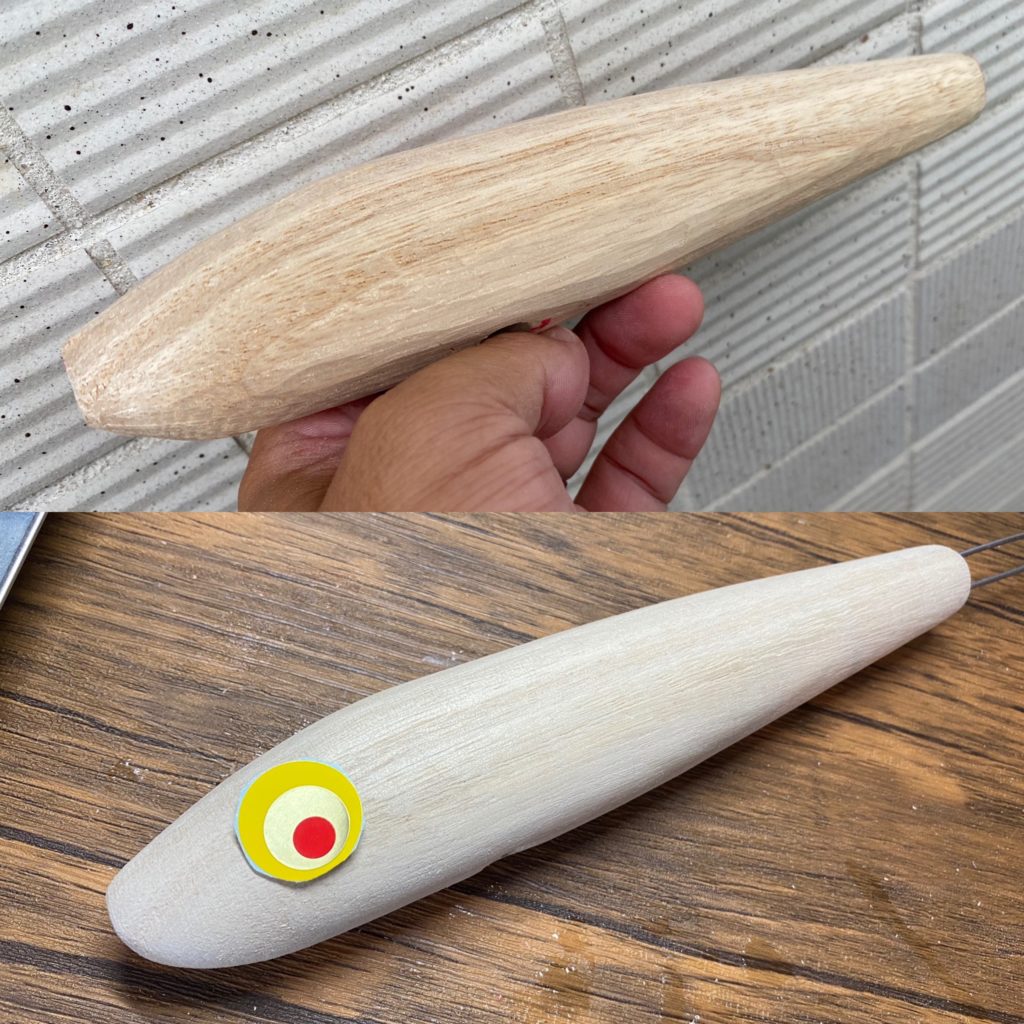

![](https://i0.wp.com/www.temaki1000.com/wp-content/uploads/2020/09/608d0cd8-5eac-492d-8253-67c28f24979a.jpg?resize=1024%2C1024&ssl=1)
下が布ヤスリ後
- 頭の鋭角の部分はぐさっと彫刻刀で削って
- そもそもの5mm削ぎ落とし
- リア側の肉抜き
- シンメトリーになるように
- 荒削り
削る順番を間違えるとせっかくに
“下書き”の意味がなくなってしまうので
ここは考えながら削ってください
“ある”程度まで来たら”トイカンナ“で削り。
ここで大体の本体のボディ形状は確定です。
後はヤスリを全体にかけたら
- ディピングをセルロース
- 6回ほど上下逆にして実施
- 一回水研ぎ&乾燥
で次の工程に向かいます。
実際の仕上がりや出来の半分はここで決まります。
ただコーティングミスっても終わります。
全工程“気が抜けない”

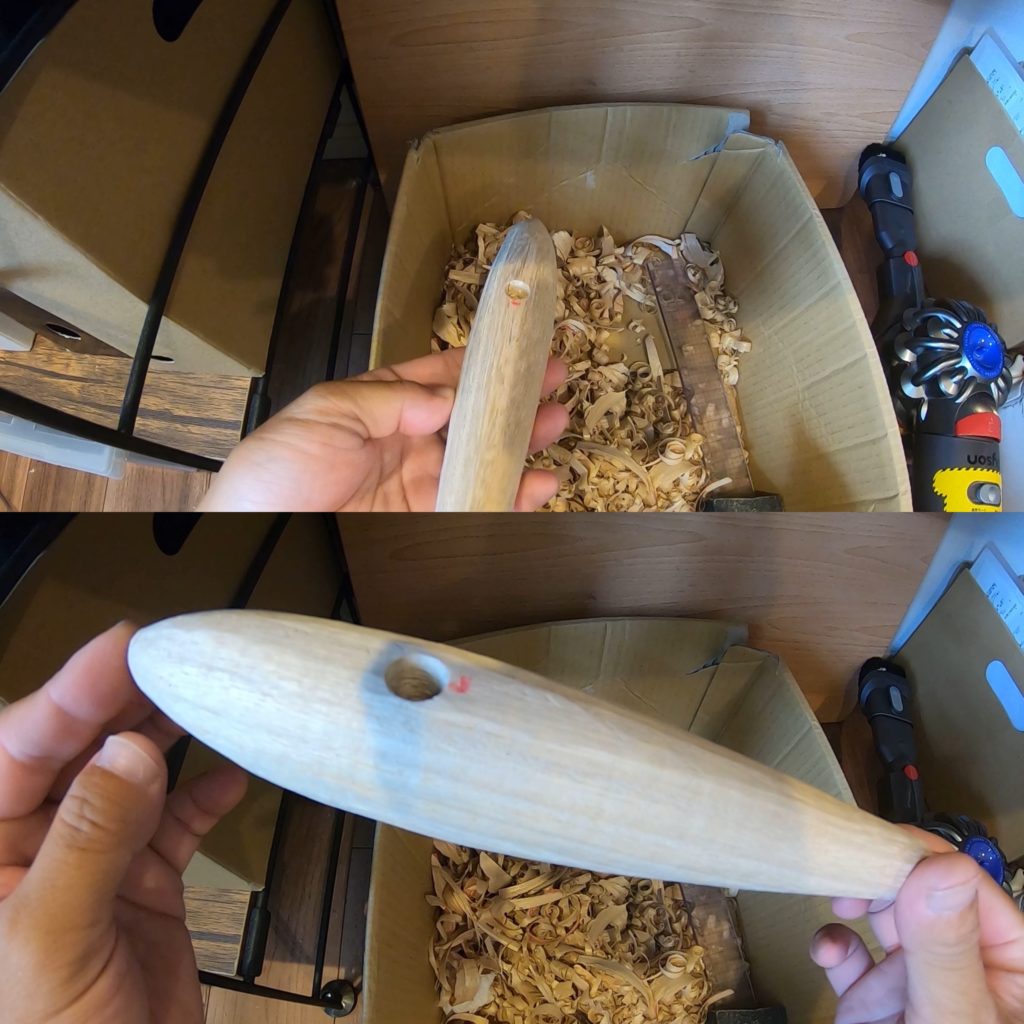

![](https://i0.wp.com/www.temaki1000.com/wp-content/uploads/2020/09/b7c451fe-4dd9-4695-9ec8-7c5617ac7da3.jpg?resize=1024%2C1024&ssl=1)
- 彫刻刀
- トイカンナ
- 布ヤスリ(動画なし)
![](https://i0.wp.com/i.ytimg.com/vi/7j_aqnBdSIQ/maxresdefault.jpg?resize=320%2C180&ssl=1)

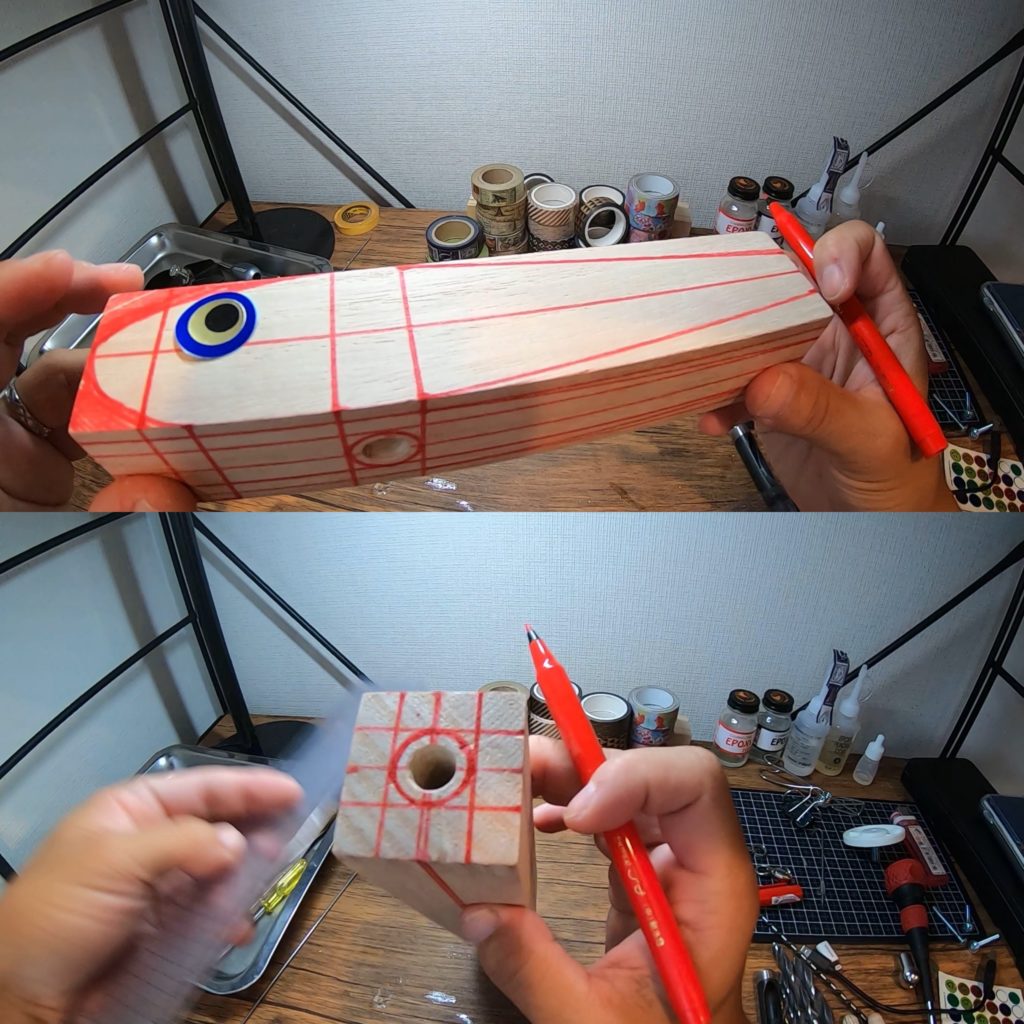

やっと書きたかった
- 穴あけ
- 下書き
- 荒加工
のついてかけました。
![](https://i0.wp.com/www.temaki1000.com/wp-content/uploads/2020/09/3d6009db-8455-4543-936c-d94c666c7c22-1.jpg?resize=1024%2C1024&ssl=1)
☑︎コーティングは試行錯誤中
![](https://i0.wp.com/www.temaki1000.com/wp-content/uploads/2020/09/CB5F25EA-CE3C-4617-8754-EDC58435D8F1-scaled.jpeg?fit=1000%2C750&ssl=1)
ここが前半までのイメージですね。
これ以降のデザインとコーティングは試行錯誤中です
また書きたまったら公開します。
それでは!
